Опора У330-6Т+9

На угловых участках двухцепных воздушных линий 330 кВ, где требуется высота подвески проводов порядка 40 м, применяется опора У330-6Т+9. Надставка 9 м включена в ствол конструкции, что даёт общую высоту 40,9 м. Данная модификация соответствует типовому проекту 3.407-120 (9293тм-т3) и занимает промежуточное место между исполнениями «+5» и «+14» в линейке двухцепных анкерно-угловых опор серии У330-6Т.

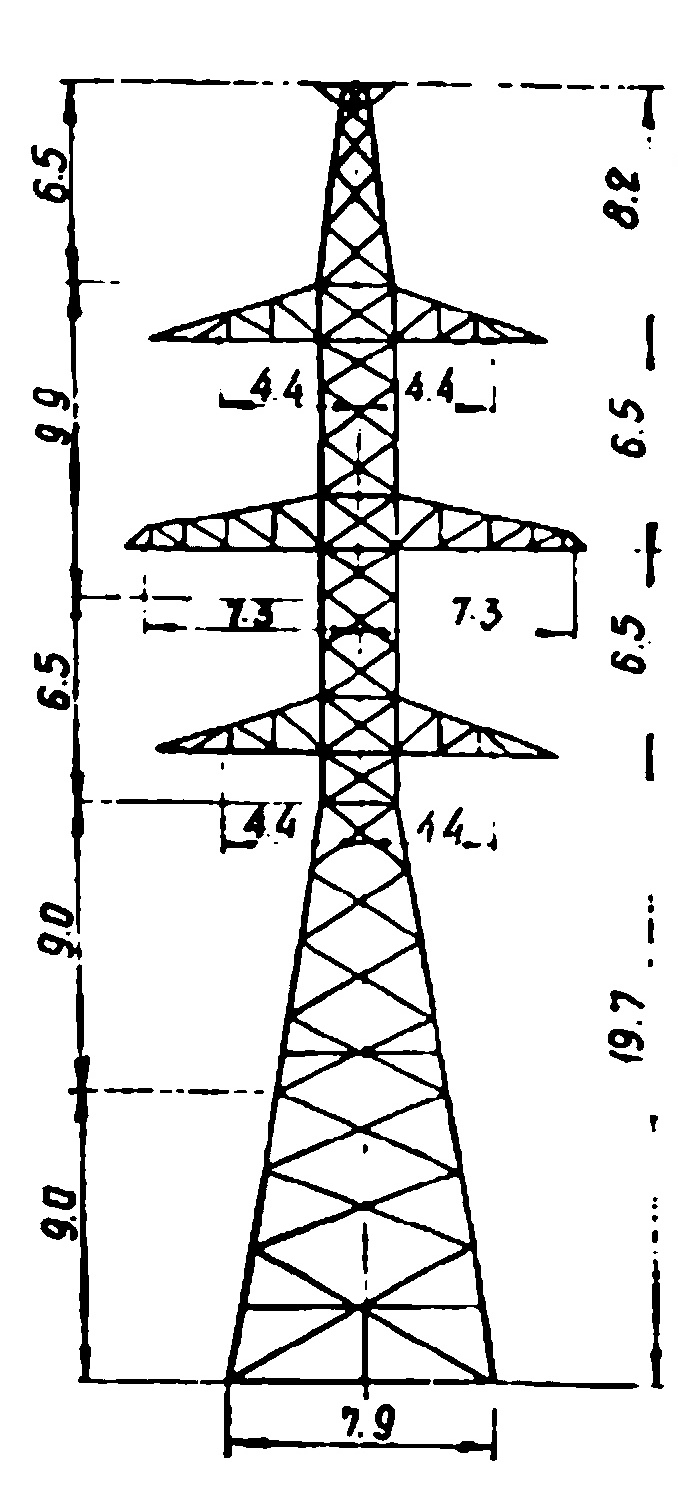

Высота до уровня нижней траверсы составляет 19,7 м, ширина базы — 7,9 м. Увеличенная по сравнению с базовой версией ширина основания необходима для восприятия опрокидывающих моментов при действии горизонтальных нагрузок: суммарного тяжения двух цепей проводов в угловой составляющей и ветрового давления на конструкцию высотой свыше 40 м с двухцепной подвеской.

Масса конструкции без цинкового покрытия — 21 359 кг, с горячим цинкованием — 22 192 кг. Прирост массы от цинкования составляет 833 кг — масса защитного слоя, нанесённого методом горячего погружения. По сравнению с аналогом У330-6+9 (21 063 / 21 885 кг) разница в массе составляет около 300 кг, что характерно для сравнения исполнений «6» и «6Т» по всему ряду надставок в данной серии.

Конструкция рассчитана на прочность при нормальных, монтажных и аварийных нагрузках. В аварийных режимах учитывается обрыв провода и обрыв грозозащитного троса с одной стороны, что создаёт несимметричное тяжение в пролёте и дополнительный крутящий момент на ствол опоры.

Металлоконструкции поставляются в виде маркированных элементов и собираются на болтах непосредственно на месте установки без применения сварки. Применение в одной ВЛ нескольких надставных модификаций серии У330-6Т обеспечивает оптимальное следование трассы заданному профилю местности при минимальной суммарной металлоёмкости линии. Применение в одной ВЛ нескольких надставных модификаций серии У330-6Т обеспечивает следование трассы профилю местности при минимальной суммарной металлоёмкости.
