Опора У330-6Т+14

Опора У330-6Т+14 — наиболее высокое и тяжёлое исполнение в серии 3.407-120 (9293тм-т3) среди модификаций с обозначением «Т». Общая высота конструкции составляет 45,9 м за счёт максимальной надставки ствола 14 м. Применяется на двухцепных ВЛ 330 кВ при необходимости обеспечения повышенных нормативных габаритов от проводов до земли или пересекаемых объектов инфраструктуры.

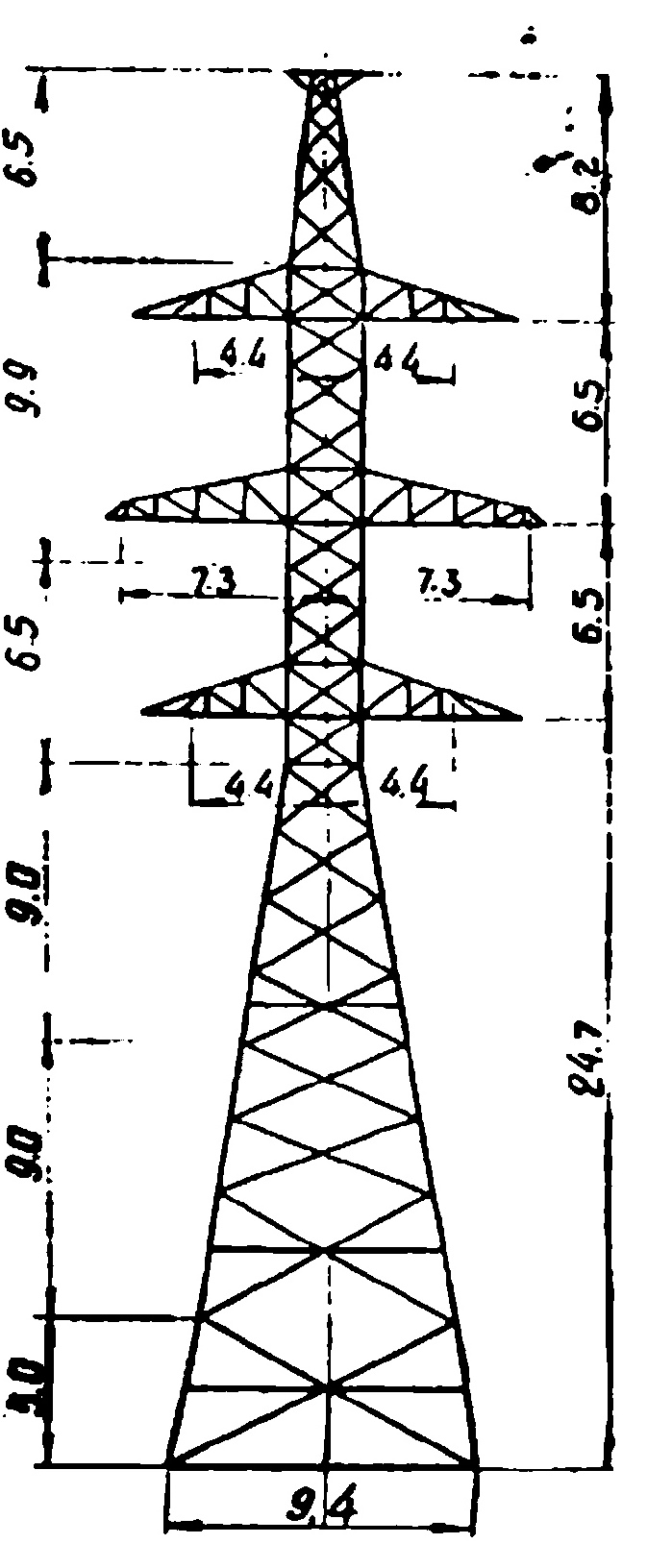

Высота до уровня нижней траверсы — 24,7 м, ширина базы — 9,4 м. Широкое основание является конструктивным требованием для опоры высотой 45,9 м с двухцепной подвеской: суммарные горизонтальные усилия от тяжений двух цепей проводов и ветровой нагрузки на ствол создают значительный опрокидывающий момент, который должен быть воспринят фундаментной системой через разнесённые угловые стойки.

Масса конструкции без цинкового покрытия составляет 26 012 кг, с горячим цинкованием — 27 026 кг. Прирост 1 014 кг — масса цинкового слоя, нанесённого методом горячего погружения на заводе. Это наибольшее значение массы среди всех опор серии, что обусловлено максимальной высотой и повышенными требованиями к несущим элементам ствола в нижних секциях.

Двухцепная анкерно-угловая компоновка требует усиленных траверс, способных воспринимать нагрузки от натяжных гирлянд изоляторов двух самостоятельных цепей. При расчёте учитываются нормальный, монтажный и аварийный режимы работы, включая обрыв провода и асимметричное нагружение при гололёдном обледенении одной из цепей.

Поставка осуществляется элементами с заводской маркировкой и комплектом крепёжных изделий. Болтовая сборка на трассе не требует сварки. Опора У330-6Т+14 используется в комплекте с более низкими вариантами серии У330-6Т для оптимального прохождения сложных участков двухцепной ВЛ, включая переходы через водные преграды и транспортные магистрали. Опора У330-6Т+14 используется в комплекте с более низкими вариантами серии для оптимального прохождения двухцепной ВЛ по трассам со сложным рельефом.
