Опора У330-6+5

Монтаж двух цепей проводов напряжением 330 кВ на одной конструкции — главная особенность опоры У330-6+5. Надставка ствола 5 м даёт общую высоту 36,9 м, обеспечивая увеличенный габарит над землёй при сохранении двухцепной компоновки и анкерно-угловой несущей способности. Конструкция разработана по типовому проекту 3.407-120 (9293тм-т3) и относится к первому шагу наращивания высоты в двухцепной линейке серии.

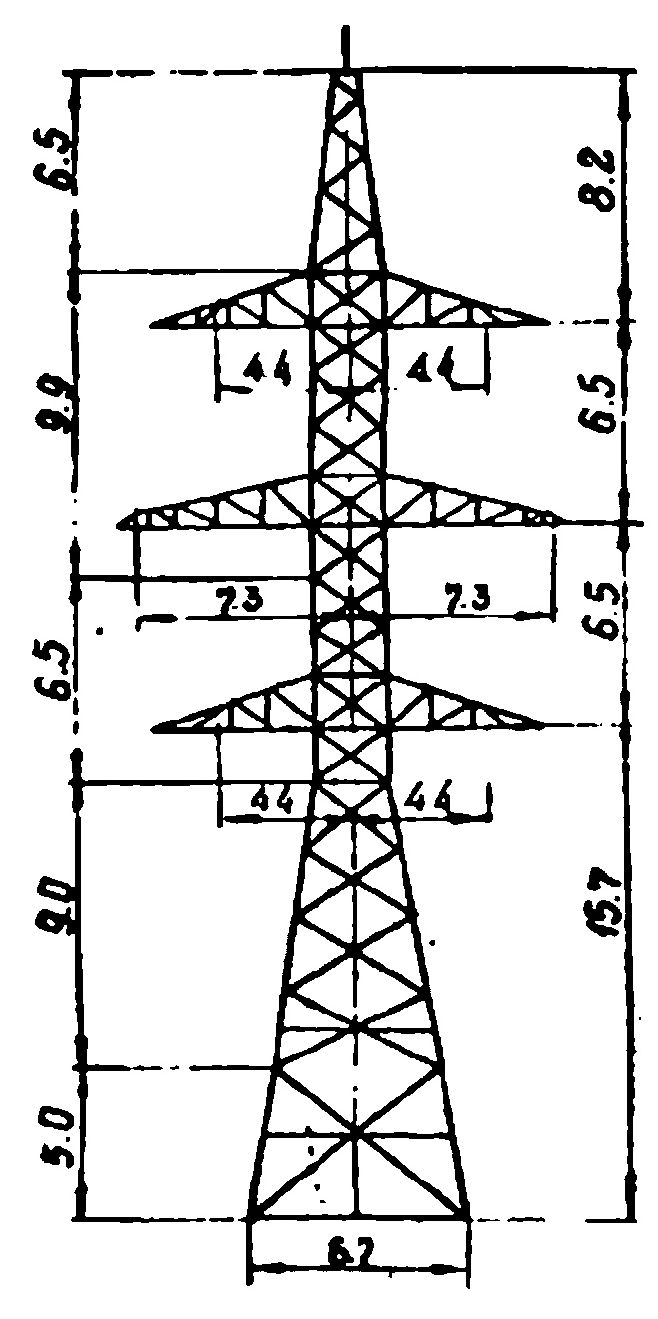

Высота до нижней траверсы — 15,7 м, ширина базы — 6,7 м. По сравнению с базовым исполнением У330-6 ширина основания увеличена на 1,5 м пропорционально высоте ствола. Это необходимо для обеспечения устойчивости при полном наборе анкерно-угловых нагрузок: горизонтальной равнодействующей тяжений двух цепей провода и ветрового давления на конструкцию.

Масса без цинкового покрытия составляет 19 015 кг, с горячим цинкованием — 19 757 кг. Это значение на 3 280 кг больше, чем у базовой версии У330-6, — прирост обусловлен элементами надставки ствола и соответствующим усилением поясов нижних секций. Защита горячим цинкованием распространяется на все стальные элементы без исключения, включая фасонки и крепёжные детали.

Анкерно-угловое исполнение означает, что провод закреплён в натяжных гирляндах изоляторов: конструкция воспринимает полное тяжение провода как в нормальном режиме, так и при аварийном обрыве на одном из смежных пролётов. Обе цепи подвешиваются на отдельных траверсах, расположенных симметрично относительно ствола.

В системе расстановки опор двухцепной ВЛ 330 кВ модификация У330-6+5 применяется там, где умеренное увеличение высоты достаточно для прохождения препятствий. Совместное использование с У330-6, У330-6+9 и У330-6+14 позволяет оптимально выстроить профиль линии по всей трассе. Совместное использование с У330-6, У330-6+9 и У330-6+14 позволяет оптимально выстроить профиль линии по всей трассе. Болтовая сборка на трассе не требует сварки и позволяет контролировать качество каждого соединения.
