Опора У330-6Т+5

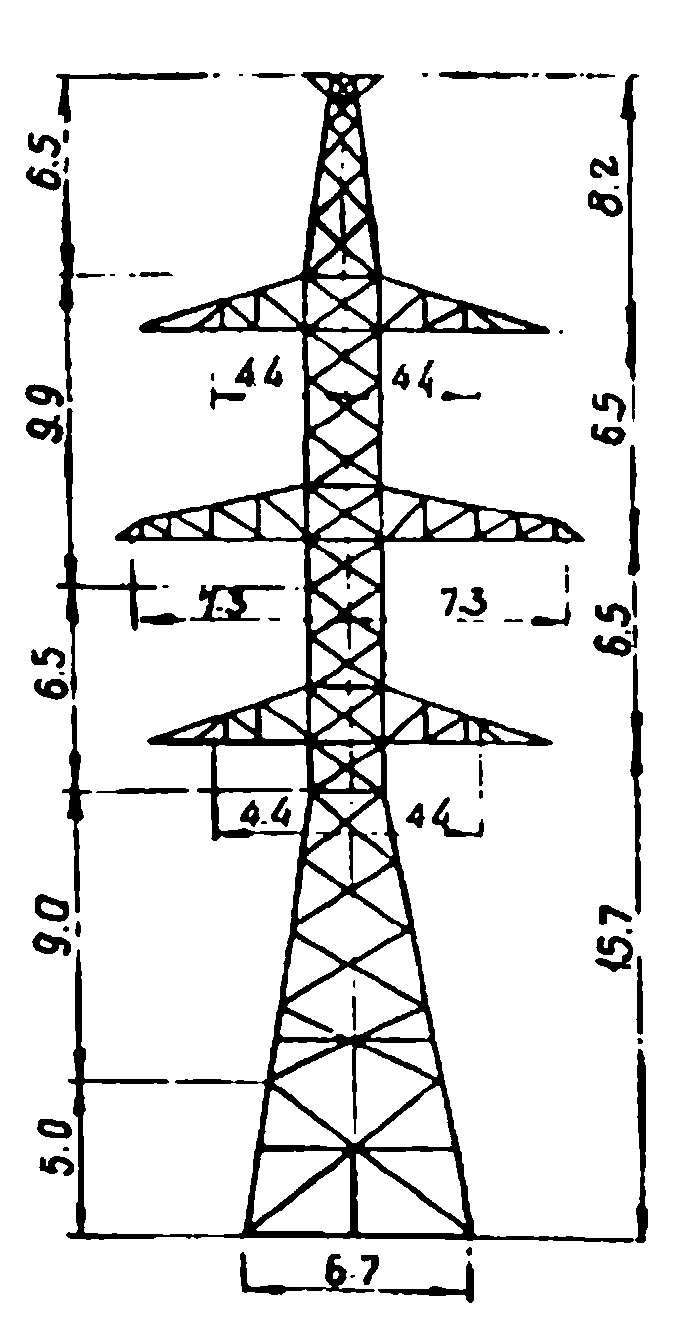

Ширина базы 6,7 м при общей высоте 36,9 м характеризует геометрическое соотношение, заложенное в конструкции У330-6Т+5 по типовому проекту 3.407-120 (9293тм-т3). Надставка 5 м даёт прибавку высоты относительно базового исполнения У330-6Т при сохранении двухцепной анкерно-угловой компоновки. Конструкция применяется там, где стандартная высота базового исполнения недостаточна для выдерживания нормируемого габарита.

Высота до нижней траверсы составляет 15,7 м. Двухцепная конфигурация означает размещение на одном стволе двух трёхфазных комплектов проводов ВЛ 330 кВ, каждый из которых закреплён в самостоятельных натяжных гирляндах изоляторов. Суммарная горизонтальная нагрузка от тяжений обеих цепей при угловой установке значительно превышает аналогичный показатель для одноцепных опор той же высоты.

Масса конструкции без цинкового покрытия — 19 311 кг, с горячим цинкованием — 20 064 кг. По сравнению с аналогичным по высоте исполнением У330-6+5 (19 015 / 19 757 кг) разница составляет около 300 кг — это систематическое отличие, характерное для всей пары серий У330-6 и У330-6Т. Горячее цинкование обеспечивает защиту всех стальных элементов от атмосферной коррозии на весь расчётный срок службы.

Опора У330-6Т+5 рассчитана на нормальный, монтажный и аварийный режимы при двухцепной подвеске проводов 330 кВ. В аварийном режиме учитывается обрыв одного провода с одной стороны, а также обрыв грозозащитного троса. Конструкция обеспечивает надёжную работу линии при нормативных значениях ветровой нагрузки и гололёдного обледенения для заданного района строительства.

Поэлементная болтовая сборка позволяет монтировать опору без тяжёлого крупногабаритного оборудования. В сочетании с версиями У330-6Т, У330-6Т+9 и У330-6Т+14 данная модификация формирует полноценный ряд высот для двухцепных ВЛ 330 кВ в рамках единого типового проекта. В сочетании с версиями У330-6Т, У330-6Т+9 и У330-6Т+14 данная модификация формирует полноценный ряд высот для двухцепных ВЛ 330 кВ.
