Опора У330-6+9

Анкерно-угловое исполнение У330-6+9 занимает промежуточную позицию в двухцепной линейке серии 3.407-120 (9293тм-т3) по высоте. При надставке 9 м общая высота конструкции составляет 40,9 м. Такое значение востребовано при пересечении крупных естественных препятствий или технических объектов, где версия «+5» недостаточна, а применение максимальной надставки 14 м нецелесообразно по условиям трассы.

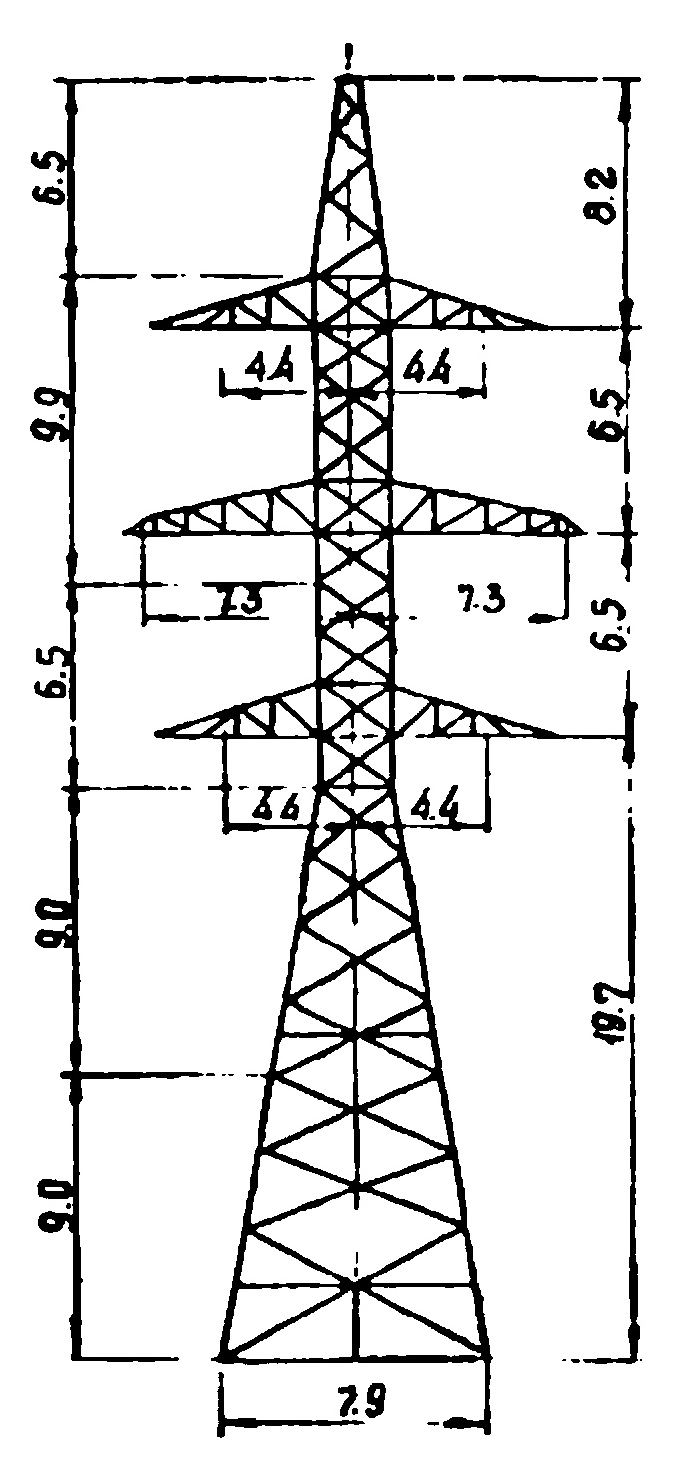

Высота до нижней траверсы — 19,7 м. Ширина базы 7,9 м соответствует расчётным горизонтальным нагрузкам для данной высоты двухцепной анкерно-угловой конструкции. Наличие двух цепей существенно увеличивает суммарное тяжение, действующее на ствол при угловой установке, по сравнению с одноцепными вариантами аналогичной высоты из той же серии.

Масса конструкции по чертежу КМ без цинкового покрытия составляет 21 063 кг, с горячим цинкованием — 21 885 кг. Такая металлоёмкость отражает требования к несущей способности двухцепной анкерно-угловой опоры при высоте ствола свыше 40 м. Прирост 822 кг соответствует нанесённому слою цинка, обеспечивающему антикоррозионную защиту в течение всего расчётного срока эксплуатации.

На угловых участках ВЛ 330 кВ опора У330-6+9 удерживает провода обеих цепей в заданном положении при всех климатических нагрузках. Тяжение передаётся через натяжные гирлянды изоляторов на траверсы и ствол. Расчётные режимы включают нормальный, монтажный и аварийный — с обрывом провода или грозозащитного троса с одной стороны пролёта.

Поставка опоры выполняется в разобранном виде с маркировкой элементов согласно монтажной схеме. Сборка на месте производится на болтах без сварных соединений. Применение в комплекте с другими модификациями серии обеспечивает непрерывность двухцепной ВЛ с оптимальным следованием рельефу трассы и минимальным количеством типоразмеров конструкций. Применение в комплекте с другими модификациями серии обеспечивает непрерывность двухцепной ВЛ с оптимальным следованием рельефу трассы.
