Опора У330-6

Двухцепная конфигурация опоры У330-6 отличает её от одноцепных модификаций У330-5 той же серии. Обе цепи проводов 330 кВ подвешиваются на одной конструкции, что позволяет удвоить пропускную способность коридора ВЛ без строительства отдельной параллельной линии. Опора относится к анкерно-угловому типу и устанавливается на участках с изменением направления трассы, где необходимо жёсткое закрепление проводов.

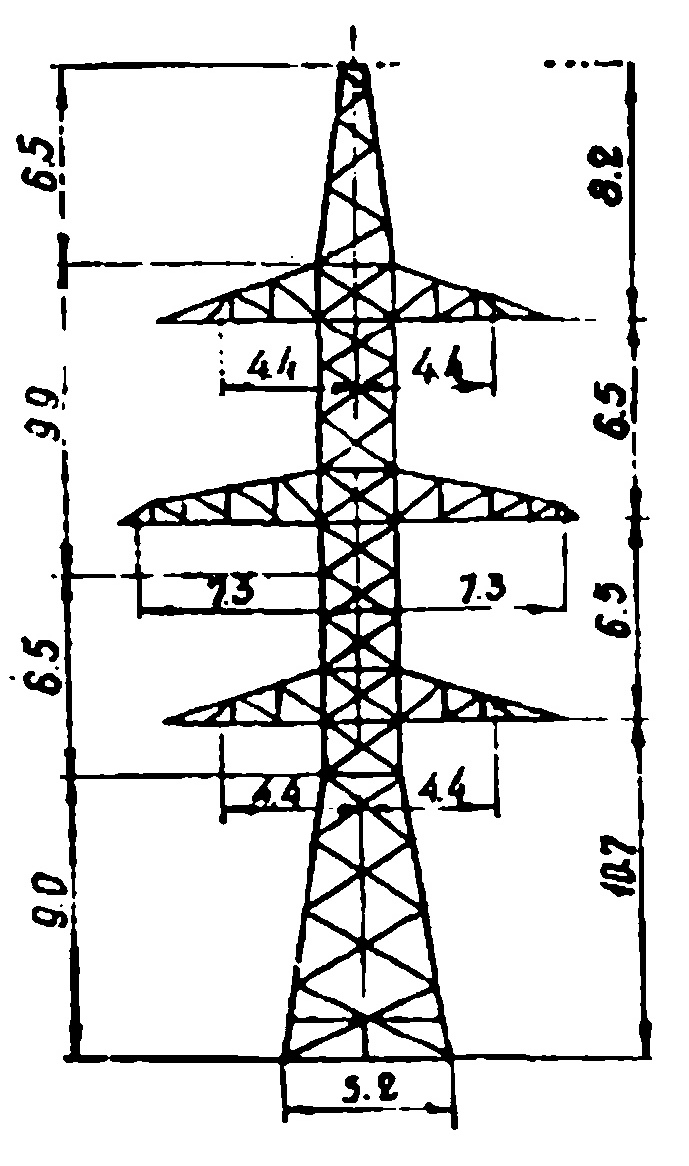

Общая высота опоры У330-6 составляет 31,9 м, высота траверсы — 10,7 м. Ширина базы 5,2 м соответствует базовому исполнению серии без высотных вставок. По типовому проекту 3.407-120 (9293тм-т3) данная модификация является отправной точкой для линейки двухцепных анкерно-угловых опор с надставками, и её размеры приняты в качестве эталонных для расчёта всей серии.

Масса конструкции без цинкового покрытия — 15 735 кг, с горячим цинкованием — 16 349 кг. Разница с одноцепной базовой версией У330-5 (9 414 кг без цинка) составляет более 6 000 кг: двухцепная компоновка требует усиленных траверс, большего сечения поясов ствола и увеличенных узловых элементов для приёма нагрузок от двух комплектов гирлянд изоляторов.

Как и все анкерно-угловые опоры данного класса, У330-6 работает в условиях постоянного продольного тяжения проводов. При угловой установке горизонтальная равнодействующая тяжений обеих ветвей каждой цепи создаёт значительное поперечное усилие на ствол. Конструкция рассчитана на нормальный, аварийный и монтажный режимы для двухцепной подвески.

Все металлоконструкции защищены горячим цинкованием. Болтовые соединения элементов обеспечивают поэлементную транспортировку и монтаж в полевых условиях без сварки на трассе. Опора У330-6 применяется совместно с надставными вариантами У330-6+5, У330-6+9 и У330-6+14 в единой системе расстановки опор по трассе двухцепной линии. Опора У330-6 применяется совместно с надставными вариантами У330-6+5, У330-6+9, У330-6+14 для оптимальной расстановки по трассе двухцепной линии.
