Опора У330-6+14

С общей высотой 45,9 м опора У330-6+14 — наиболее высокая в двухцепной линейке серии 3.407-120 (9293тм-т3). Надставка 14 м обеспечивает требуемый габарит от нижнего провода до земли при пересечении автодорог, судоходных рек и других объектов с повышенными нормативными требованиями к высоте подвески проводов 330 кВ. Применение на таких пересечениях исключает необходимость строительства специальных переходных опор.

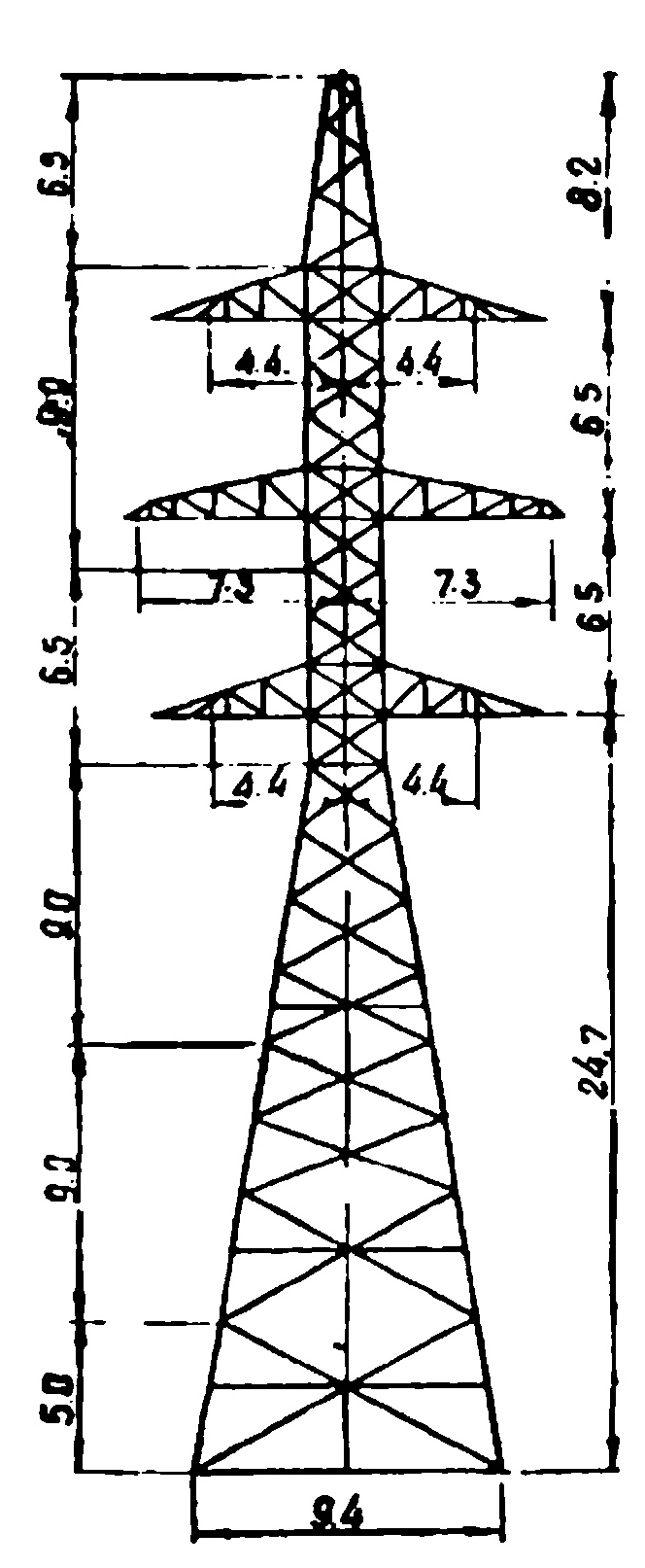

Высота до уровня нижней траверсы составляет 24,7 м. Ширина базы 9,4 м — наибольшая в ряду двухцепных модификаций У330-6: при высоте ствола 45,9 м широкое основание критически важно для устойчивости конструкции под действием горизонтальной равнодействующей тяжений обеих цепей проводов и ветровой нагрузки на ствол большой высоты.

Масса конструкции без горячего цинкования — 25 716 кг, с покрытием — 26 719 кг. Прирост массы от цинкования составляет 1 003 кг, что отражает значительную суммарную площадь поверхности элементов высокой двухцепной опоры. Горячее цинкование выполняется в заводских условиях методом погружения и является надёжным способом защиты на нормативный срок службы ВЛ.

Двухцепная анкерно-угловая компоновка предполагает размещение двух независимых цепей проводов 330 кВ: по три провода в каждой. На угловых участках опора воспринимает суммарную горизонтальную нагрузку от всех шести проводов, что определяет значительную металлоёмкость конструкции по сравнению с одноцепными вариантами серии аналогичной высоты.

Транспортировка и монтаж осуществляются поэлементно по маркировочной схеме. Болтовые соединения всех стыков позволяют вести сборку без сварочного оборудования. Использование опоры У330-6+14 совместно с более низкими версиями серии обеспечивает оптимальное прохождение двухцепной ВЛ 330 кВ по трассам со сложным рельефом. Использование опоры У330-6+14 совместно с более низкими версиями серии обеспечивает оптимальное прохождение двухцепной ВЛ 330 кВ по трассам со сложным рельефом.
