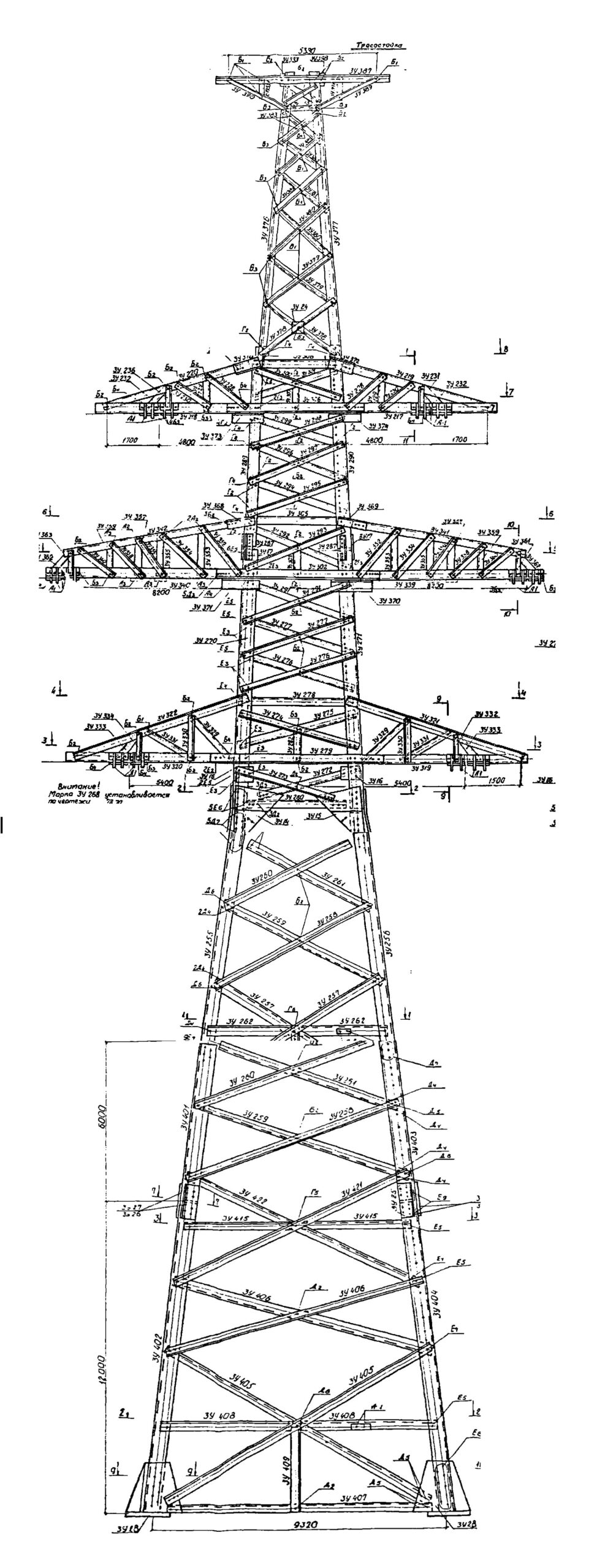

Опора У330-2ВТ+9

Среди двухцепных анкерно-угловых опор серии «ВТ» для линий 330 кВ опора У330-2ВТ+9 с надставкой 9 м занимает промежуточное положение. Общая высота — 43,8 м, высота траверсы — 19,7 м, ширина основания — 9,55 м. Это оптимальный вариант для участков, где средняя надставка даёт необходимый запас по вертикальному габариту без избыточного расхода металла.

Принадлежность к типовому проекту 5736тм-т4 подтверждает соответствие конструкции нормативным требованиям к опорам ВЛ 330 кВ и обеспечивает её применение без дополнительной разработки при стандартных условиях площадки. Масса по чертежу КМ без цинкования — 31 700 кг, с горячим цинком — 32 940 кг. Разница в 1 240 кг соответствует нанесению полноценного антикоррозионного покрытия.

Решётчатая стальная конструкция с горячим цинкованием оптимально подходит для анкерно-угловых опор, работающих под переменными нагрузками: тяжение проводов, ветровые, гололёдные и аварийные усилия. Горячий цинк обеспечивает долговременную защиту металла без необходимости периодической покраски или иного восстановления покрытия в полевых условиях.

Двухцепная схема У330-2ВТ+9 рассчитана на одновременную подвеску двух комплектов фазных проводов 330 кВ. В сочетании с увеличенной высотой ствола это делает опору применимой на участках с повышенными требованиями к вертикальному расстоянию до земли или перекрещиваемых объектов. Одновременно конструкция воспринимает аварийное одностороннее тяжение без каскадного разрушения.

Опора У330-2ВТ+9 ограничивает зону аварийного разрушения при обрыве провода: при одностороннем тяжении она не допускает последовательного опрокидывания смежных секций линии. Унификация со смежными модификациями серии снижает номенклатуру применяемых элементов и упрощает их хранение и транспортировку.

Унификация опоры У330-2ВТ+9 с другими модификациями серии «ВТ» в рамках типового проекта 5736тм-т4 обеспечивает совместное применение на одной линии без дополнительных конструкторских согласований. Это сокращает номенклатуру применяемых элементов, упрощает складскую логистику и стандартизирует технологию монтажа на всех позициях данной серии.
