Опора У330-2ВТ+5

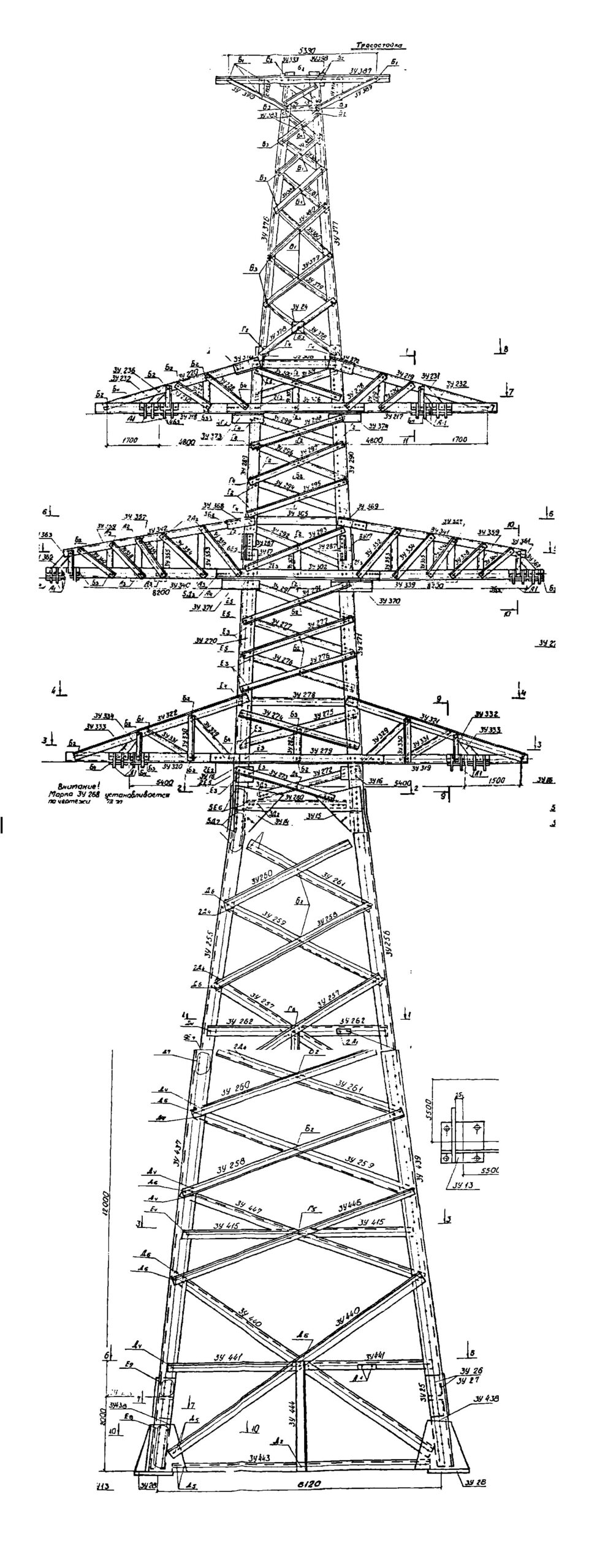

Опора У330-2ВТ+5 — двухцепная анкерно-угловая конструкция для ВЛ 330 кВ, разработанная по типовому проекту 5736тм-т4. Надставка ствола на 5 м обеспечивает промежуточный уровень высоты между базовым исполнением «ВТ» и вариантом +9, что позволяет подобрать конструкцию, оптимальную по расходу металла, для конкретного участка трассы.

Высота траверсы составляет 15,7 м при общей высоте 39,8 м. Ширина основания — 8,35 м, что соответствует повышенным требованиям к опрокидывающей устойчивости в сравнении с базовой модификацией «ВТ». По сравнению с вариантом +9 основание несколько уже, поскольку изгибающий момент меньше при меньшей высоте ствола. Двухцепная компоновка позволяет подвешивать провода двух независимых цепей на одной опоре.

Масса металлоконструкции по чертежу КМ без горячего цинкования — 28 450 кг, с цинком — 29 558 кг. Горячее цинкование формирует диффузионно-связанный защитный слой, обеспечивающий долгосрочную стойкость к атмосферной коррозии. Отсутствие необходимости в периодической покраске снижает стоимость обслуживания линии на протяжении десятилетий эксплуатации.

Как анкерно-угловая опора, У330-2ВТ+5 рассчитана на одностороннее тяжение проводов — важнейшую расчётную нагрузку для угловых и анкерных позиций ВЛ 330 кВ. Именно это свойство делает конструкцию незаменимой на точках изгиба трассы и в зонах анкеровки, разделяющих линию на независимые монтажные секции.

Двухцепная схема У330-2ВТ+5 востребована при параллельном прохождении двух электрических цепей по одной трассе — типичной конфигурации для системообразующих линий 330 кВ. Применение по типовому проекту 5736тм-т4 обеспечивает унификацию со смежными модификациями серии и позволяет использовать стандартные технологические карты монтажа без дополнительной разработки.

При выборе между модификациями +5 и +9 серии «ВТ» определяющим критерием является расчётный вертикальный габарит на конкретном участке трассы. Выбор У330-2ВТ+5 при отсутствии необходимости в большей высоте снижает расход металла и нагрузку на фундаменты по сравнению с более высокими вариантами серии.
