Опора У330-2В+9

В ряду двухцепных анкерно-угловых опор серии 5736тм-т4 для ВЛ 330 кВ модификация У330-2В+9 занимает среднюю позицию по высоте. Надставка ствола 9 м увеличивает общую высоту до 42,9 м, обеспечивая вертикальный габарит на участках с умеренными требованиями к расстоянию от провода до объектов при пересечении трассой.

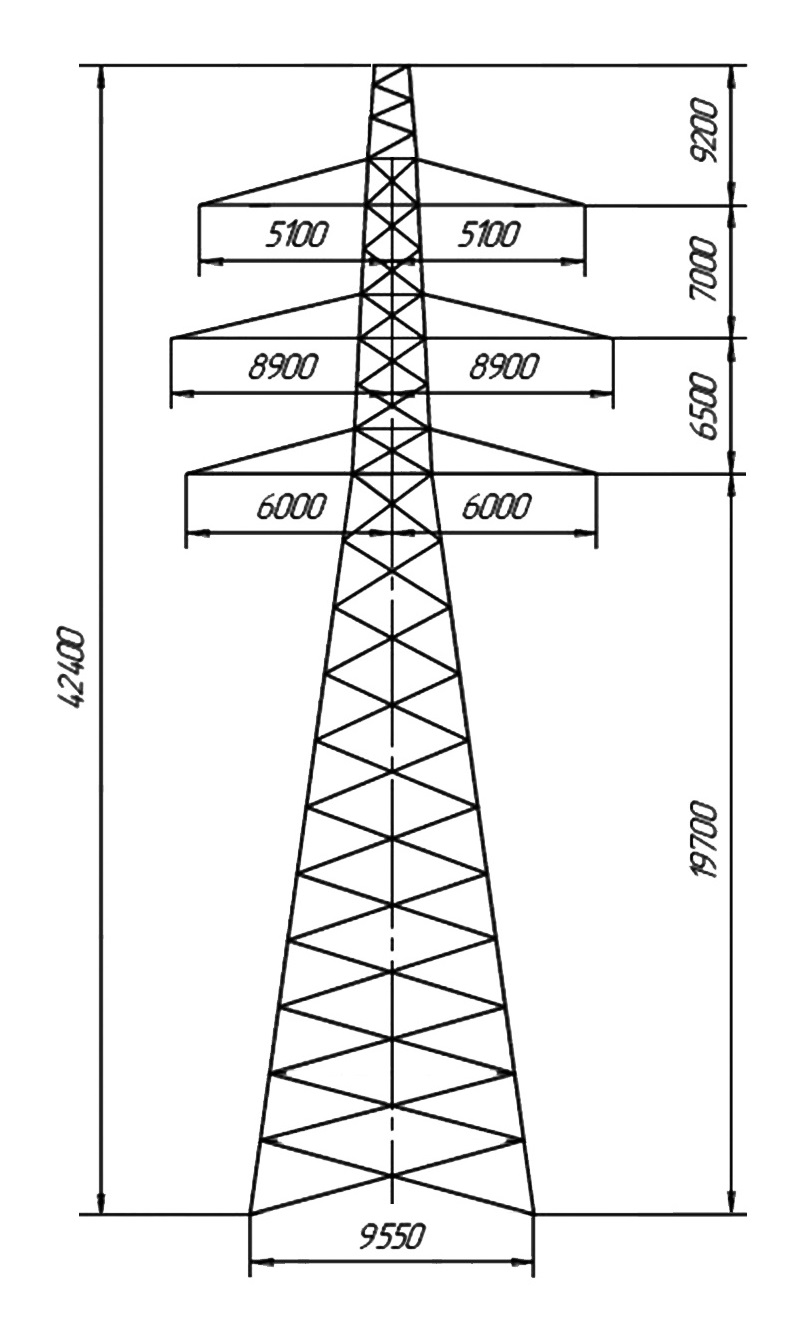

Высота траверсы — 19,7 м, ширина основания — 9,55 м. Увеличение ширины базы по сравнению с модификацией +5 обусловлено ростом изгибающего момента при большей высоте ствола — конструктивно необходимое решение для обеспечения устойчивости при ветровых и тяжительных нагрузках. Двухцепная компоновка позволяет подвешивать провода двух независимых цепей на одной опоре.

Масса конструкции без цинкования — 30 799 кг, с горячим цинком — 32 000 кг. Горячее цинкование является стандартной мерой для решётчатых стальных опор, обеспечивая срок службы свыше 40 лет без восстановления защитного покрытия. Это особенно важно для объектов, устанавливаемых в труднодоступных местах с ограниченными возможностями технического обслуживания.

Назначение У330-2В+9 — работа на угловых и анкерных позициях ВЛ, где провода меняют направление или где требуется разделить линию на независимые монтажные секции. В отличие от промежуточных опор, конструкция рассчитана на полное горизонтальное тяжение проводов и аварийные односторонние нагрузки при обрыве проводника.

Расположение двух цепей на одной трассе позволяет оптимизировать землеотвод и снизить капитальные затраты при строительстве. Типовой проект 5736тм-т4 унифицирует конструктивные решения со смежными высотными модификациями серии, упрощает ведение проектной документации и приёмку линии надзорными органами. Опора применяется без индивидуальной разработки при выполнении условий типового проекта.

Анкерно-угловые опоры серии «У330-2В» рассчитаны на работу при различных углах поворота трассы, определяемых проектом ВЛ. Типовой проект 5736тм-т4 задаёт предельные значения этих углов для каждой климатической зоны, что позволяет проектировщику без дополнительных расчётов подтвердить применимость конструкции У330-2В+9 на конкретном участке.
