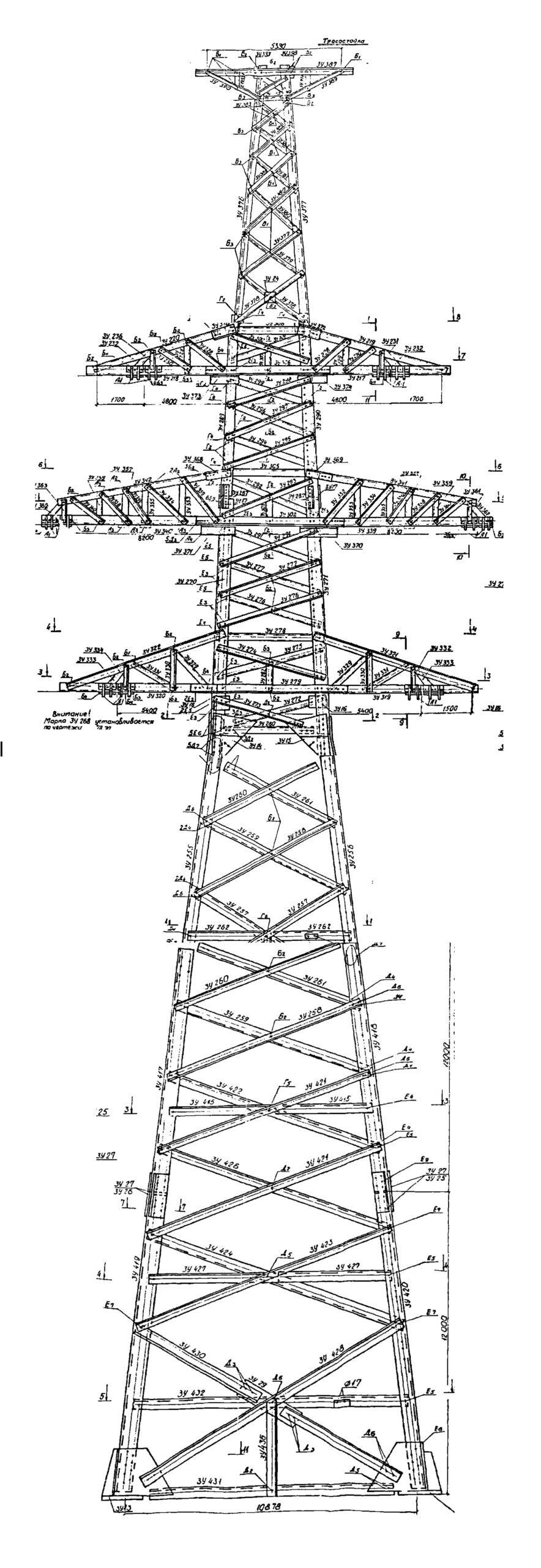

Опора У330-2ВТ+14

Среди двухцепных анкерно-угловых опор ВЛ 330 кВ серии «ВТ» по типовому проекту 5736тм-т4 модификация У330-2ВТ+14 является наиболее высокой. Общая высота — 48,8 м, высота траверсы — 24,7 м. Надставка +14 применяется на участках, где трасса пересекает объекты с нормируемым вертикальным расстоянием до провода: автомобильные и железнодорожные магистрали, судоходные водотоки.

Ширина основания составляет 11 м — наибольшее значение в данной серии, определяемое расчётным изгибающим моментом от полных нагрузок при большой высоте ствола. Масса конструкции без цинкового покрытия — 38 347 кг, с горячим цинкованием — 39 840 кг. Горячий цинк обеспечивает долгосрочную антикоррозионную защиту без необходимости восстановления в период эксплуатации.

Двухцепное исполнение позволяет подвесить две независимые электрические цепи 330 кВ на одной опоре, что рационально для высоконагруженных участков транзитных и межсистемных линий. Анкерно-угловое назначение подразумевает восприятие тяжения проводов в нормальных режимах при изгибе трассы и аварийного одностороннего тяжения при обрыве проводника в соседнем пролёте.

Принадлежность к серии «ВТ» означает применение конструктивных решений, отличающих данную модификацию от серии «В», при сохранении общей расчётной схемы и унификации с другими высотными вариантами серии. Это обеспечивает совместимость монтажных технологий и логистику поставок элементов.

Опора У330-2ВТ+14 применяется на ответственных переходных участках системообразующих ВЛ 330 кВ с повышенными требованиями к вертикальному габариту от провода до земли и перекрещиваемых объектов. Применение типового проекта 5736тм-т4 позволяет избежать индивидуального проектирования и сократить сроки разработки рабочей документации при реализации проектов строительства и реконструкции линий.

Двухцепная схема У330-2ВТ+14 в сочетании с максимальной высотой ствола обеспечивает наилучшее использование коридора трассы при пересечении нормируемых объектов. Применение типового проекта 5736тм-т4 позволяет использовать стандартную монтажную оснастку и унифицированные фундаментные решения для всей серии «ВТ».
