Опора У330-2В+5

Для анкерных и угловых участков линий 330 кВ с умеренно повышенными требованиями к вертикальному габариту применяется двухцепная опора У330-2В+5 по типовому проекту 5736тм-т4. Надставка в 5 м обеспечивает дополнительное расстояние от нижней фазы до поверхности земли там, где базовое исполнение не создаёт требуемого нормативного запаса по габариту.

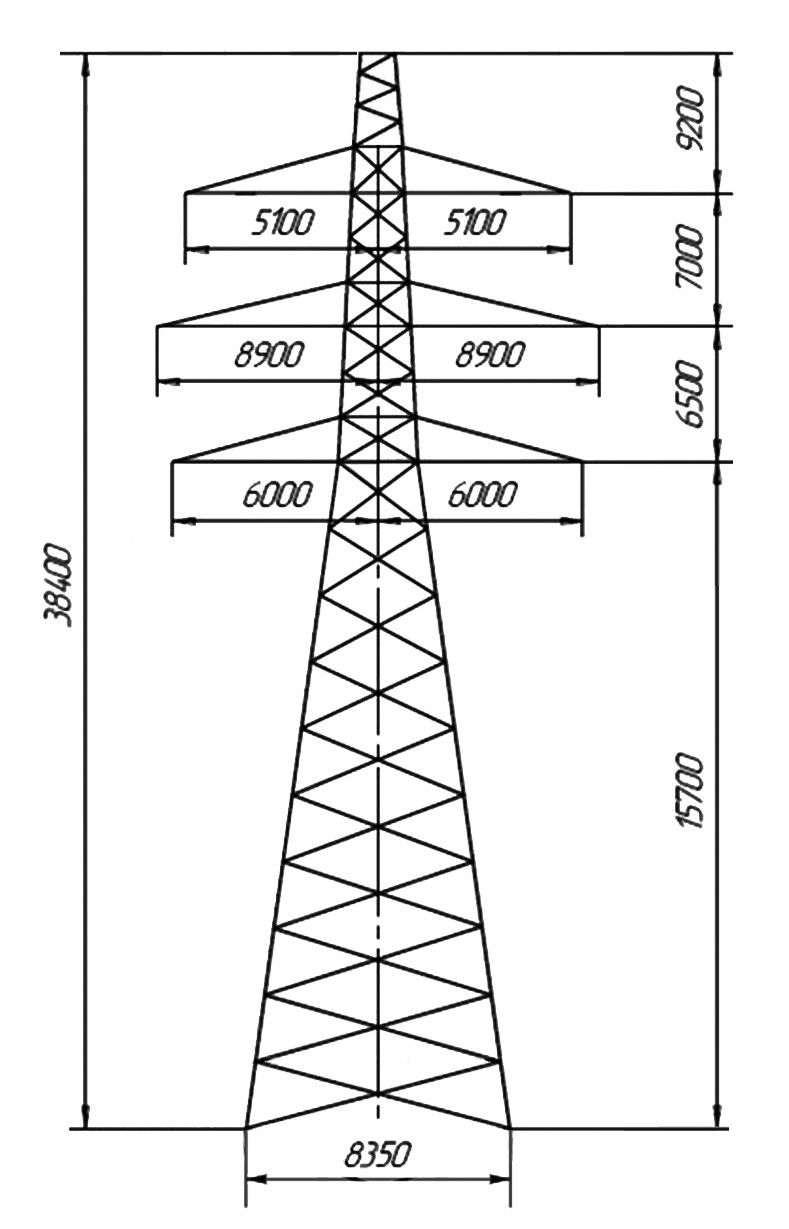

Общая высота составляет 38,4 м, высота траверсы — 15,7 м, ширина основания — 8,35 м. По сравнению с базовым исполнением У330-2В, ширина основания увеличена — это обеспечивает необходимую устойчивость к опрокидыванию при возросшем изгибающем моменте от большей высоты ствола. Двухцепная компоновка позволяет подвешивать провода двух независимых цепей на одной конструкции.

Масса металлоконструкции без горячего цинкования — 27 571 кг, с цинком — 28 646 кг. Горячее цинкование формирует диффузионно-связанный защитный слой, обеспечивающий долгосрочную стойкость к атмосферной коррозии при эксплуатации в открытой среде. Отсутствие необходимости в периодической покраске снижает стоимость обслуживания линии на протяжении всего срока службы.

Как анкерно-угловая опора, У330-2В+5 воспринимает тяжение проводов при монтаже, в нормальных режимах эксплуатации и при аварийном одностороннем тяжении вследствие обрыва провода в соседнем пролёте. Ограничение зоны каскадного разрушения — ключевая функция анкерных опор в составе ВЛ высокого напряжения, определяющая их принципиальное конструктивное отличие от промежуточных опор.

Двухцепная схема У330-2В+5 востребована на участках ВЛ 330 кВ с параллельным прохождением двух электрических цепей — типичная конфигурация для межсистемных и транзитных линий. Применение по типовому проекту 5736тм-т4 обеспечивает унификацию со смежными модификациями серии и позволяет использовать стандартные технологические карты монтажа.

В составе комплексного участка ВЛ 330 кВ опора У330-2В+5 обычно чередуется с базовыми и более высокими модификациями серии, адаптируясь к изменениям рельефа. Единство конструктивных узлов серии 5736тм-т4 обеспечивает применение единой монтажной оснастки и упрощает складское снабжение строительных бригад.
