Опора У330-1В+5

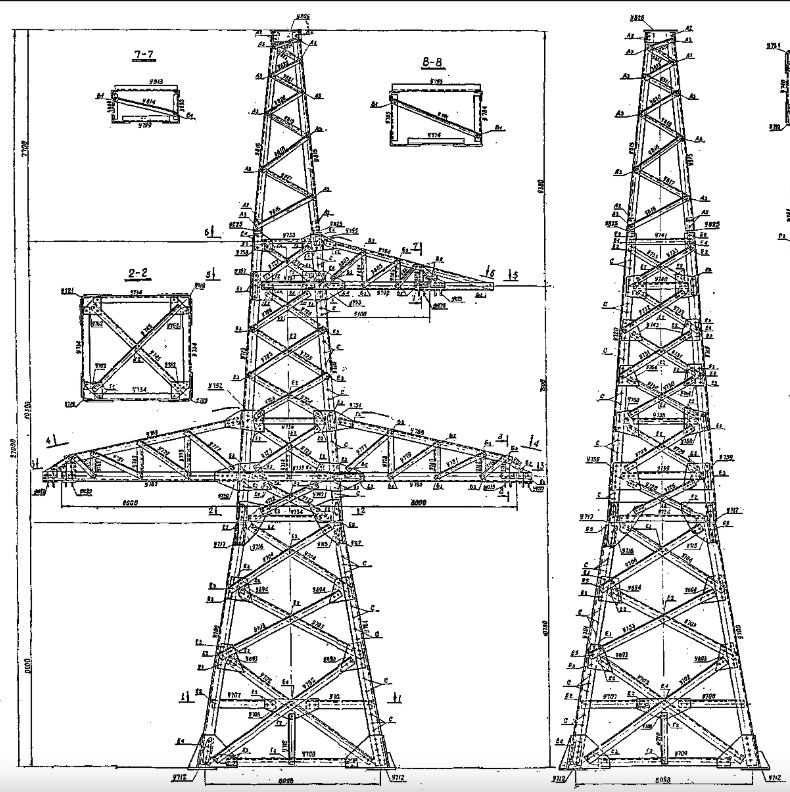

Анкерно-угловая опора У330-1В+5 выполнена по типовому проекту 5736тм-т4 для одноцепных ВЛ 330 кВ. Надставка 5 м увеличивает общую высоту до 32 м по сравнению с базовой версией У330-1В (27 м). Данный вариант применяется в поворотных и анкерных точках трассы, где рельеф или пересекаемые объекты требуют умеренного увеличения высоты подвеса без перехода к более высоким надставкам.

Общая высота опоры — 32 м, высота траверсы — 15,7 м. Ширина базы составляет 7,74 м. По сравнению с базовой версией серии ширина основания возросла на 1,5 м — пропорционально потребности в повышенной устойчивости при увеличенном плече опрокидывающих нагрузок. Конструкция решётчатого типа монтируется на четырёхногих фундаментах, рассчитанных на восприятие тяговых усилий анкерно-угловой опоры.

Масса металлоконструкции без антикоррозионного покрытия — 16 493 кг, с горячим цинкованием — 17 136 кг. Прирост составляет 643 кг. Для сравнения: у аналогичной надставной опоры У330-1+5 по проекту 9253тм-1 масса без цинка составляет 15 928 кг — на 565 кг меньше. Разница отражает конструктивные различия двух типовых проектов при одинаковых геометрических параметрах.

Горячее цинкование наносится на все элементы конструкции — стойки, пояса, раскосы, траверсы — обеспечивая единый уровень антикоррозионной защиты без ослабленных участков. Срок службы горячего цинкового покрытия при атмосферном воздействии, типичном для условий эксплуатации ВЛ, многократно превышает долговечность лакокрасочных систем.

Анкерно-угловая опора У330-1В+5 ЛЭП 330 кВ применяется в составе линий, запроектированных по типовому проекту 5736тм-т4, и обеспечивает промежуточный уровень подвеса в линейке серии У330-1В.

Единый типовой проект 5736тм-т4 для всей серии У330-1В упрощает работу проектировщика при формировании комплектов чертежей КМ и заказных спецификаций. Это снижает риски ошибочного подбора при комплектации нескольких позиций анкерно-угловых опор на одной линии и обеспечивает взаимозаменяемость унифицированных узлов внутри серии.
