Опора 1У330-2Т+5

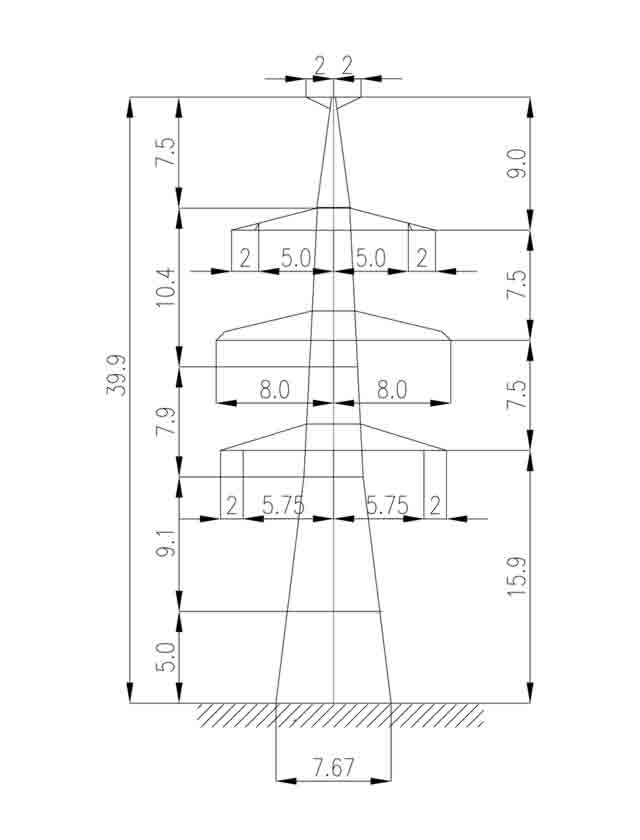

Надставная модификация двухцепной опоры с тросостойкой: 1У330-2Т+5 предназначена для анкерно-угловых точек ВЛ 330 кВ в условиях, когда стандартная высота 34,9 м исполнения 1У330-2Т оказывается недостаточной, а прирост в 10 м — избыточным. Надставка +5 м доводит общую высоту до 39,9 м при высоте траверсы 15,9 м.

Тросостойка (индекс «Т») обеспечивает правильное расположение грозозащитного троса С70 (ТК-11) над фазными проводами. При высоте 39,9 м корректный угол грозозащиты для трёх фаз обеих цепей достигается только за счёт вынесенного крепления грозотроса выше верхней траверсы. Ширина базы составляет 7,67 м — она шире, чем у базовой 1У330-2Т (6,43 м), пропорционально возросшей высоте.

Металлоконструкция по чертежу КМ весит 27 200 кг без защитного покрытия и 28 207 кг с горячим цинкованием. Разница около 1 000 кг приходится на цинковый слой, наносимый методом горячего погружения. Типовой проект 3.407.2-166 (13096тм-т1) является общим для всех опор серии 1У330-2Т.

Провода 2хАС240/32 или 2хАС400/51 подвешиваются расщеплённым способом — по две нити на фазу. Это стандартное решение для ВЛ 330 кВ, снижающее напряжённость поля у проводника и уменьшающее потери от коронного разряда. Двухцепная компоновка с тросостойкой и надставкой +5 м делает опору 1У330-2Т+5 оптимальным решением для сложных участков трассы, где одновременно требуются грозозащита, повышенный габарит и анкерная прочность конструкции.
