Опора 1У330-2Т

Индекс «Т» в шифре опоры 1У330-2Т указывает на конструктивное отличие от базовой 1У330-2: наличие тросостойки для крепления грозозащитного троса над верхней фазной траверсой. Вынесенная тросостойка обеспечивает нормативный угол защиты от прямых ударов молнии для всех трёх фаз обеих цепей, что критически важно для магистральных ВЛ 330 кВ.

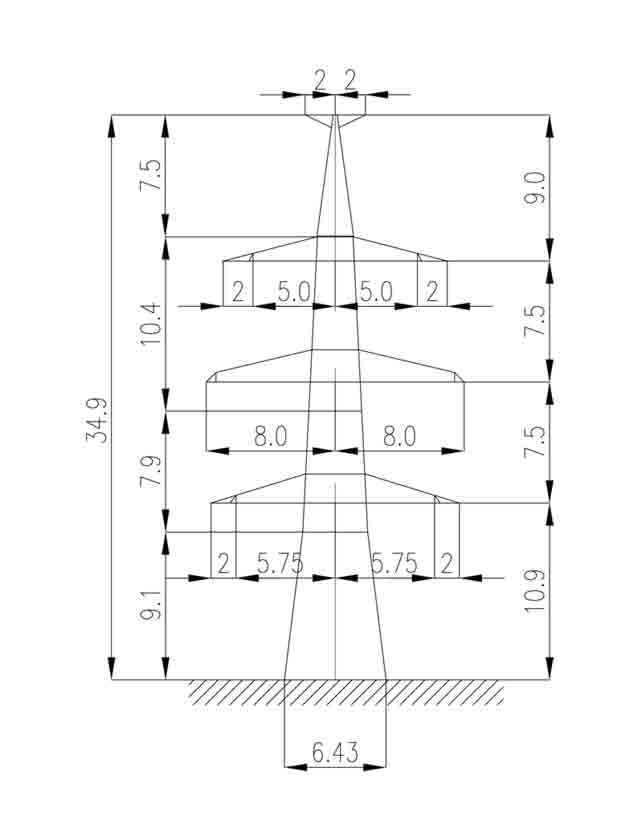

Опора двухцепная, анкерно-угловая, разработана по типовому проекту 3.407.2-166 (13096тм-т1). Габаритные параметры совпадают с базовой модификацией: общая высота — 34,9 м, высота траверсы — 10,9 м, ширина базы — 6,43 м. Вместе с тем масса увеличена за счёт тросостойки: без цинка — 22 406 кг, с горячим цинкованием — 23 247 кг, что на 560–585 кг больше, чем у 1У330-2.

На фазных траверсах размещаются расщеплённые провода 2хАС240/32 или 2хАС400/51; грозозащитный трос — С70 (ТК-11), крепящийся на упомянутой тросостойке. Двухцепная компоновка оптимальна для параллельных ВЛ в одном коридоре: две цепи 330 кВ на одной опоре позволяют вдвое сократить количество фундаментов и точек установки опорных конструкций.

Как и другие опоры анкерно-угловой серии, 1У330-2Т устанавливается в местах изменения направления трассы и на границах анкерных пролётов. Она воспринимает горизонтальные тяжения проводов при изломе трассы и служит надёжной механической опорой при обрыве провода в смежном пролёте. Горячее цинкование металлоконструкции обеспечивает долгосрочную эксплуатацию без замены в широком диапазоне климатических условий.
