Опора 1У330-2

Двухцепное исполнение отличает опору ЛЭП 1У330-2 от одноцепных аналогов: на единой стойке размещаются две независимые цепи 330 кВ, что позволяет существенно сократить ширину охранной зоны и металлоёмкость трассы при строительстве параллельных линий. Конструкция относится к классу анкерно-угловых — она рассчитана на восприятие горизонтальных составляющих тяжения проводов при изломе направления трассы и установке в анкерных секциях.

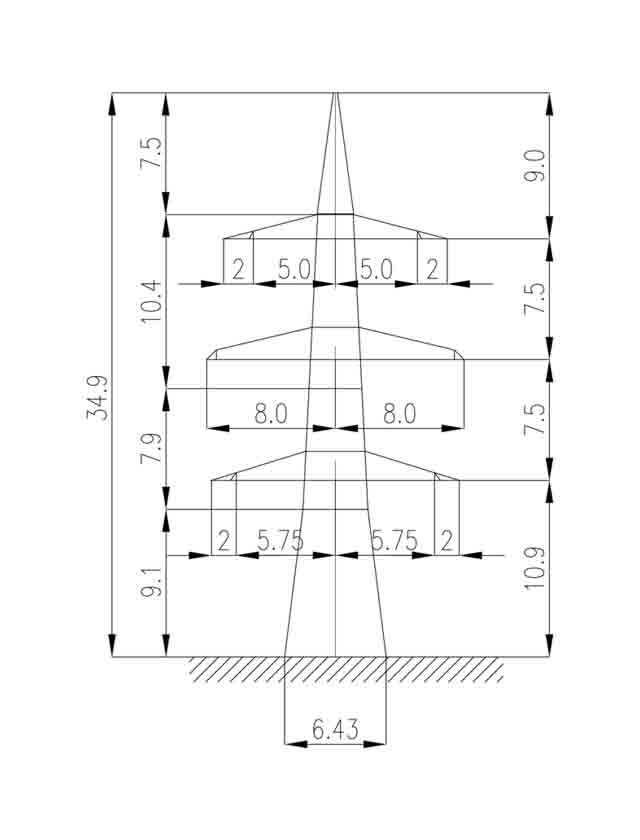

Типовой проект 3.407.2-166 (13096тм-т1) определяет геометрические параметры: общая высота — 34,9 м, высота траверсы — 10,9 м, ширина базы — 6,43 м. Металлоконструкция собирается из прокатных профилей на болтах. Масса по чертежу КМ без защитного покрытия — 21 846 кг, с горячим цинкованием — 22 662 кг. Горячее цинкование является стандартным для магистральных ВЛ 330 кВ и обеспечивает долгосрочную антикоррозионную защиту.

На траверсах предусмотрено крепление расщеплённых проводов 2хАС240/32 или 2хАС400/51. Грозозащитный трос С70 (ТК-11) монтируется на тросостойке. Расщепление проводов по две нити на фазу снижает поверхностную напряжённость электрического поля и является обязательным для класса 330 кВ.

Благодаря двухцепной компоновке опора 1У330-2 широко используется при строительстве межсистемных и системообразующих ВЛ, где требуется размещение двух независимых цепей в одном коридоре. Типовое проектное решение отработано для различных сочетаний ветрового и гололёдного районов, что обеспечивает применимость конструкции на значительной части территории России. Болтовое соединение обеспечивает удобство поэлементной доставки и монтажа без сварочных работ.
