Опора 1У330-1

Класс напряжения 330 кВ предъявляет к конструкциям опор принципиально иные требования по изоляционным расстояниям, длинам гирлянд и минимальным габаритам по сравнению с сетями 220 кВ. Опора 1У330-1 — одноцепная анкерно-угловая конструкция, разработанная специально для этого класса напряжения по типовому проекту 3.407.2-145 (12976тм-т3) и предназначенная для системообразующих линий с функцией межсистемных и региональных перетоков мощности.

Отличительная особенность серии — применение расщеплённой фазы: два провода на каждую фазу в конфигурации 2хАС240/32 или 2хАС400/51. Расщепление снижает реактивное сопротивление линии, уменьшает напряжённость электрического поля вблизи проводников, подавляет коронный разряд и повышает пропускную способность ВЛ 330 кВ. Грозозащитный трос — С70 (ТК-11).

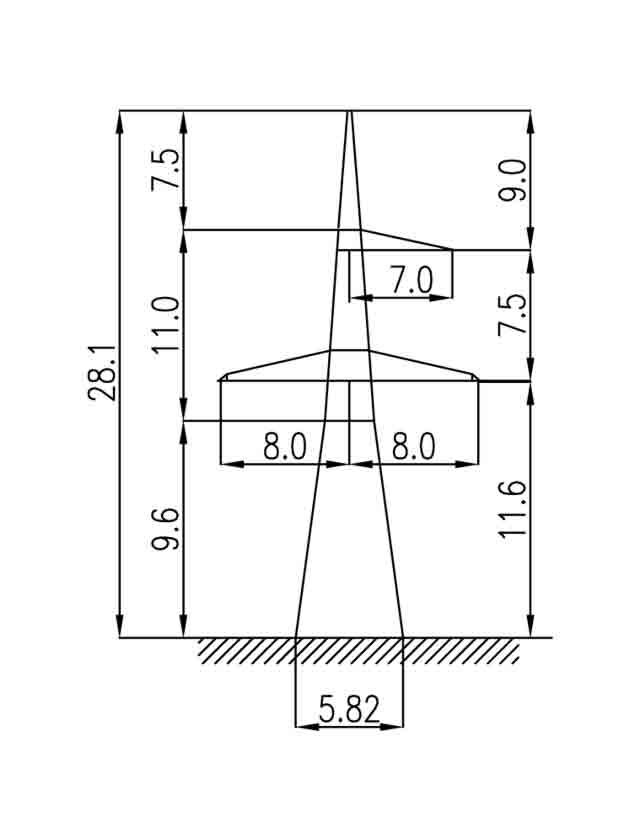

Анкерно-угловая опора ЛЭП 1У330-1 в базовом исполнении имеет высоту 28,1 м и высоту траверсы 11,6 м. Ширина базы 5,82 м обеспечивает восприятие горизонтальных нагрузок от тяжения расщеплённых проводников на анкерных и угловых точках трассы. Суммарное тяжение двух проводников на каждой фазе при аварийном обрыве создаёт значительные усилия в анкерном узле.

Масса металлоконструкции по чертежу КМ без цинкования составляет 13 843 кг. Горячеоцинкованное исполнение — 14 356 кг. Для объектов системообразующей электрической сети горячее цинкование является обязательным требованием, обеспечивающим ресурс конструкции без промежуточного антикоррозионного обслуживания в течение всего нормативного срока эксплуатации.

Одноцепная схема 330 кВ применяется при раздельной прокладке цепей в разных коридорах. Типоразмерный ряд с надставками +5, +10 и +15 м охватывает диапазон высот от 28,1 до 43,1 м, позволяя без нетиповых конструктивных решений перекрыть любые габаритные требования при трассировании ВЛ 330 кВ.

Возможность применения расщеплённой фазы в двух конфигурациях (2хАС240/32 или 2хАС400/51) обеспечивает гибкость при выборе марки провода на разных участках трассы без замены несущей конструкции опоры и типа фундамента.
