Опора 1У330-2+5

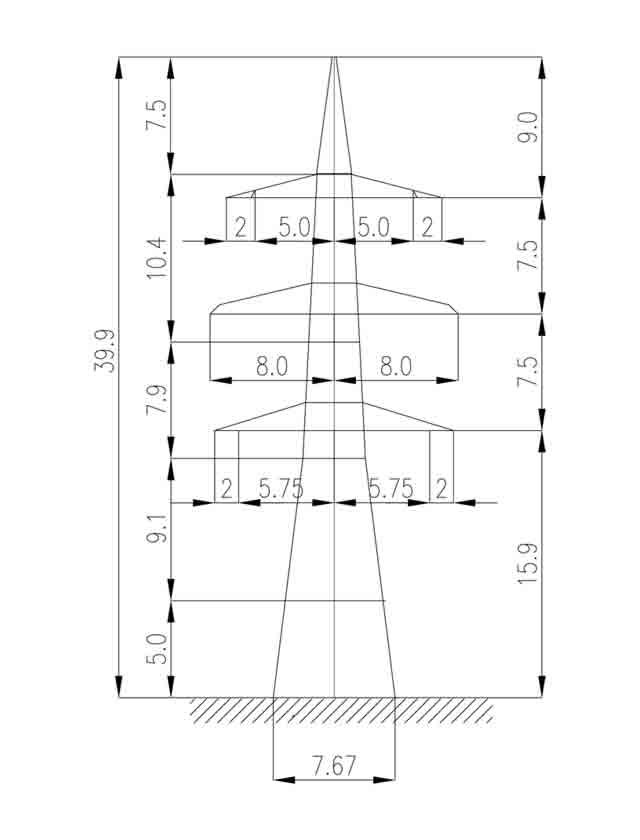

Модификация с надставкой +5 м занимает промежуточное положение в типовом ряду: двухцепная анкерно-угловая опора 1У330-2+5 выше базовой 1У330-2 на пять метров — общая высота составляет 39,9 м при высоте траверсы 15,9 м. Такое решение применяется на участках трассы ВЛ 330 кВ, где рельеф или наличие пересекаемых объектов требуют увеличенного вертикального габарита, но не столь значительного, как при надставке +10 или +15 м.

Ширина базы 7,67 м обеспечивает устойчивость конструкции при горизонтальных нагрузках, характерных для анкерно-угловых опор. Масса металлоконструкции — 26 540 кг без цинкования и 27 523 кг с горячим цинкованием. Разница в 983 кг соответствует массе цинкового покрытия, наносимого методом горячего погружения.

Конструкция разработана в рамках типового проекта 3.407.2-166 (13096тм-т1). Фазные провода: 2хАС240/32 или 2хАС400/51 в расщеплённом исполнении; грозозащитный трос: С70 (ТК-11). Анкерно-угловые опоры этого типа воспринимают тяжение от проводов при изломе трассы в горизонтальной плоскости и ограничивают длину анкерного пролёта. В отличие от промежуточных опор, рассчитанных на вертикальные и ветровые нагрузки, анкерно-угловые спроектированы с расчётом на полное одностороннее тяжение при обрыве провода.

Двухцепная компоновка опоры 1У330-2+5 позволяет прокладывать две цепи 330 кВ в одном коридоре, оптимизируя использование полосы отчуждения. Конструкция входит в унифицированный ряд и стыкуется с фундаментами и арматурой прочих опор серии 1У330-2, что упрощает проектирование и логистику на протяжённых трассах.
