Опора 1У330-2+10

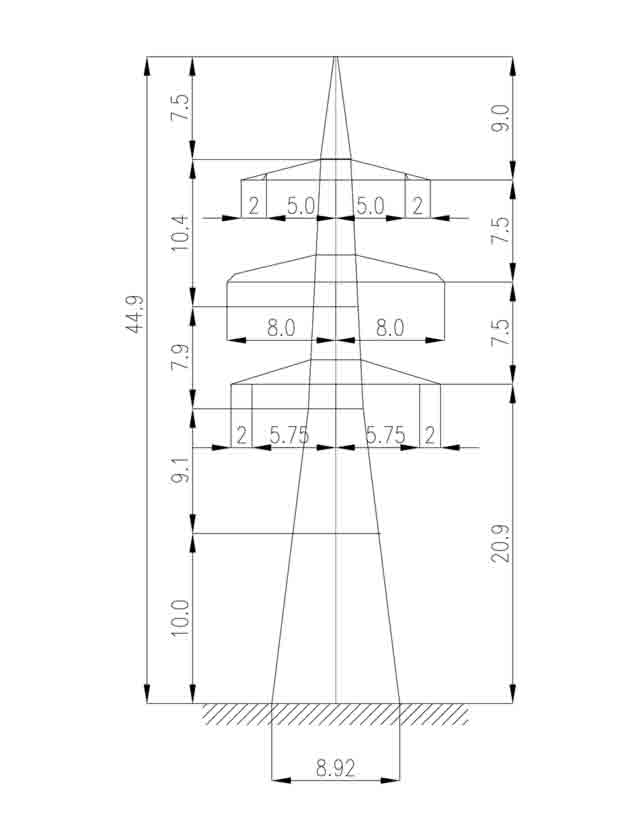

Когда стандартная высота анкерно-угловой опоры оказывается недостаточной — при пересечении лесных массивов, автодорог или пересечённом рельефе — применяются надставные модификации. Опора 1У330-2+10 представляет собой двухцепную анкерно-угловую конструкцию для ВЛ 330 кВ с дополнительной вставкой стойки высотой 10 м. За счёт этого общая высота достигает 44,9 м при высоте траверсы 20,9 м.

Ширина базы опоры составляет 8,92 м — значительно больше, чем у базовой модификации 1У330-2 с базой 6,43 м: увеличенная надставка поднимает центр приложения нагрузки, и основание должно обеспечивать устойчивость более высокой конструкции при полных ветровых и тяжельных нагрузках. Масса металлоконструкции по чертежу КМ — 30 481 кг без цинка и 31 624 кг с горячим цинкованием, что примерно в полтора раза превышает массу базового варианта.

Опора разработана в рамках типового проекта 3.407.2-166 (13096тм-т1). Фазные провода — расщеплённые 2хАС240/32 или 2хАС400/51; грозозащитный трос — С70 (ТК-11). Анкерно-угловая функция конструкции остаётся неизменной: опора воспринимает тяжение проводов при изломе трассы и служит точкой анкеровки в секции. На прямых участках с нормальным рельефом применяются промежуточные опоры; 1У330-2+10 задействуется там, где требуются дополнительная высота и прочность на угловой точке трассы.

Увеличенная высота конструкции требует тщательного расчёта ветровых нагрузок на ствол: при 44,9 м суммарный ветровой момент у основания существенно возрастает. Конструкция рассчитана на нормативные ветровые и гололёдные нагрузки согласно ПУЭ в рамках соответствующего типового проекта.
