Опора У220-2ТС

Двухцепная анкерно-угловая опора У220-2ТС предназначена для установки в узловых точках воздушных линий электропередачи класса 220 кВ — на углах поворота трассы и в анкерных секциях, где конструкция должна воспринимать значительные усилия от тяжения проводов с обеих смежных пролётов. Разработана в соответствии с типовым проектом 3.407-117 (шифр 9206тм-т2).

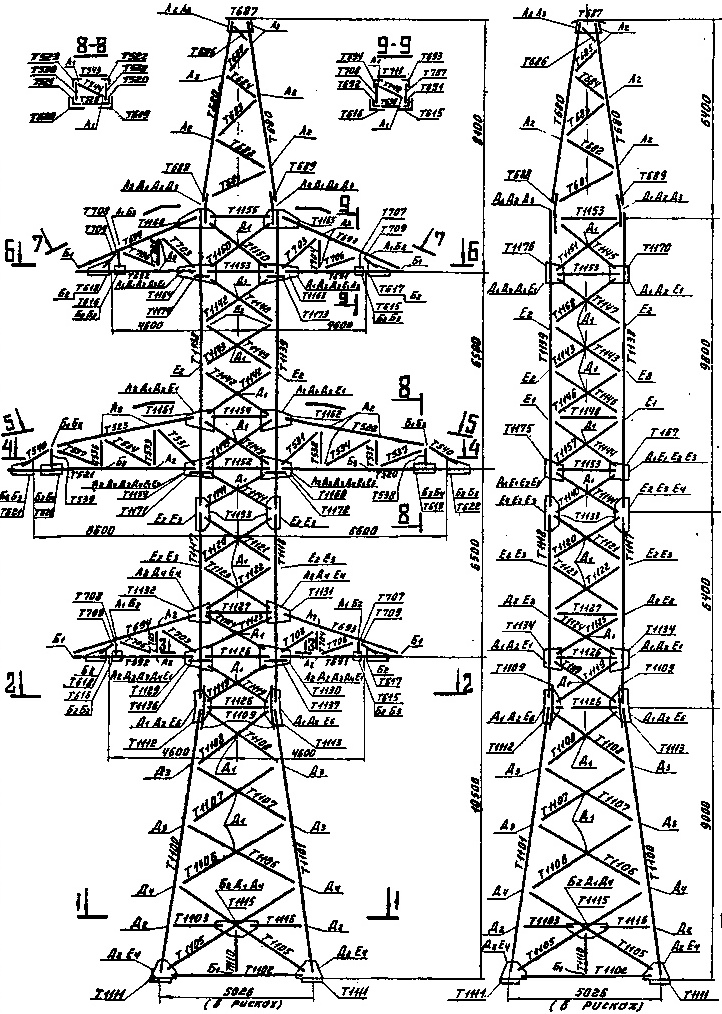

Конструктивно опора выполнена из стальных решётчатых элементов с защитой поверхности методом горячего цинкования, что обеспечивает долгосрочную стойкость к атмосферной коррозии в различных климатических зонах. Общая высота составляет 31,6 м, высота траверсы — 10,5 м, ширина базы — 5,2 м. Масса металлоконструкций по чертежу КМ: без цинкового покрытия — 13 357 кг, с цинком — 13 878 кг.

Двухцепное исполнение позволяет подвешивать провода двух независимых цепей на одной стойке, что снижает отчуждение земельного коридора и упрощает эксплуатацию линии. Анкерно-угловой тип опоры обеспечивает надёжное восприятие как вертикальных нагрузок от веса проводников и гололёдных отложений, так и горизонтальных нагрузок от тяжения и ветрового воздействия.

Опора У220-2ТС применяется при строительстве и реконструкции магистральных воздушных линий 220 кВ, в том числе в районах с повышенными ветровыми нагрузками и гололёдообразованием. Gabаритные параметры и расчётные нагрузки определены согласно действующим нормам проектирования ЛЭП и согласованы с требованиями типового проекта.
