Опора У220-2Т

Наличие тросостойки — отличительный признак опоры У220-2Т в сравнении с базовым вариантом У220-2 серии 3.407-100.7 (3080тм-т7). Тросостойка обеспечивает крепление грозозащитного троса выше уровня верхней фазы, что необходимо для создания нормируемого угла грозозащиты и защиты проводов от прямых ударов молнии по всей длине пролёта.

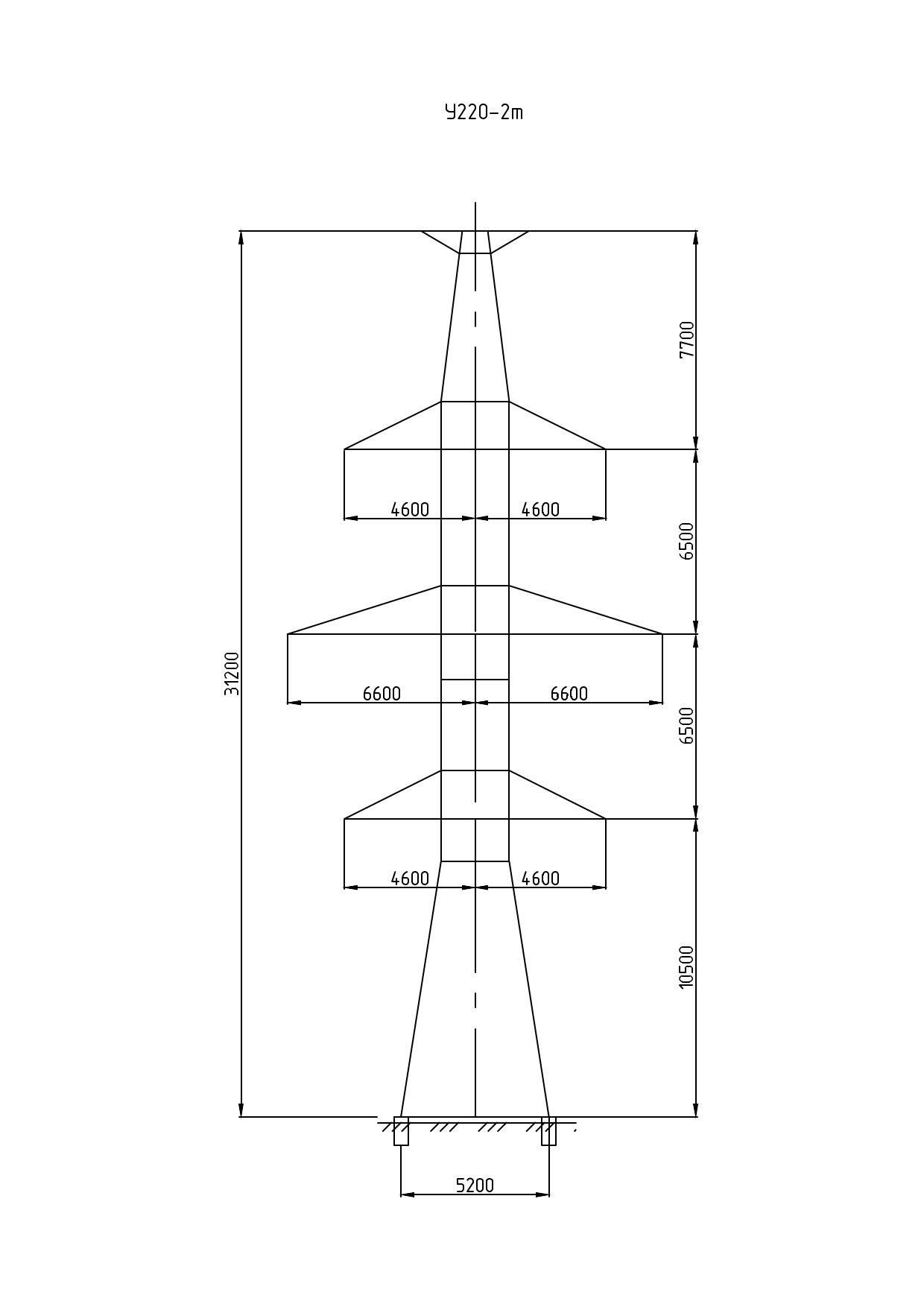

Опора является двухцепной анкерно-угловой конструкцией класса напряжения 220 кВ. Полная высота — 31,2 м, высота точки крепления траверсы — 10,5 м, ширина базы — 5,2 м. Масса металлоконструкции без цинка — 14 932 кг; с горячим цинкованием — 15 493 кг. Превышение массы над У220-2 (14 398/14 981 кг) на примерно 500 кг соответствует массе тросостойки и усиленных элементов в зоне её крепления.

Горячее цинкование охватывает все металлические элементы, включая тросостойку. Это принципиально важно, поскольку тросостойка расположена в верхней части опоры и подвергается максимальным атмосферным воздействиям: осадки, перепады температур, ветровые вибрации. Антикоррозийная защита обеспечивает сохранность несущего сечения элементов на весь расчётный срок службы.

Анкерно-угловое исполнение У220-2Т предполагает жёсткую фиксацию проводов на пунктах изменения направления двухцепной ВЛ 220 кВ. Тросостойка в верхней части ствола поднимает грозозащитный трос на необходимую высоту, обеспечивая тем самым надёжную молниезащиту обеих цепей. Типовой проект 3.407-100.7 (3080тм-т7) предусматривает применение данной модификации на участках ВЛ, где нормативными требованиями установлена полная грозозащита.
