Опора У220-2+14

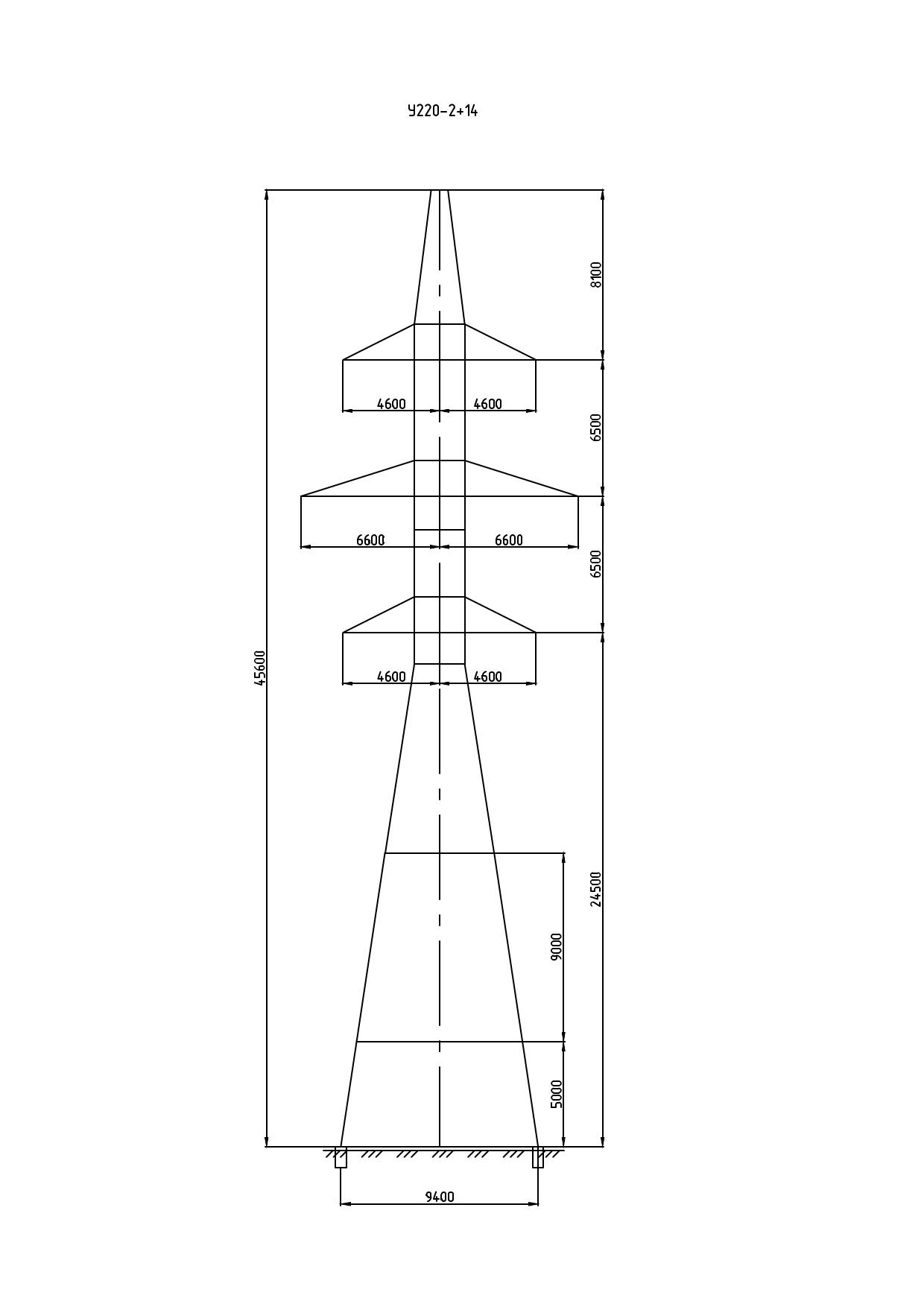

Среди двухцепных анкерно-угловых опор 220 кВ серии 3.407-100.7 модификация У220-2+14 выделяется наибольшей высотой в группе: полная высота конструкции составляет 45,6 м при высоте траверсы 24,5 м. Вставной элемент «+14» означает удлинение ствола на 14 метров относительно базового варианта, что необходимо при переходах линии через объекты с увеличенными требованиями к вертикальному габариту — автодороги высших категорий, железнодорожные пути, водные преграды.

Опора рассчитана на провода АС 300/39 и АС 400/51, грозозащитный трос — TK-11.0 на тросостойке. Районы по гололёду — I–IV. Ширина базы фундаментного блока — 9,4 м. Такой размер обусловлен значительным опрокидывающим моментом: при высоте 45,6 м и тяжении двух цепей под углом плечо нагрузки относительно основания существенно возрастает по сравнению с базовой модификацией У220-2.

Масса металлоконструкции без цинка — 24 315 кг; оцинкованный вариант — 25 263 кг. Горячее цинкование нанесено на все элементы конструкции в заводских условиях, что обеспечивает равномерную защиту от коррозии независимо от условий монтажа и последующей эксплуатации. Типовой проект 3.407-100.7 (3080тм-т7) предусматривает стандартные болтовые соединения секций, что упрощает транспортировку узлов к месту установки.

Конструктивно опора У220-2+14 имеет решётчатый ствол с поясными уголками и раскосами; поперечное сечение уширяется к основанию. Наличие двух цепей на одном стволе позволяет резервировать электроснабжение потребителей при выводе в ремонт одной из цепей. Анкерно-угловая функция обеспечивает жёсткую фиксацию проводов и тросов на угловых пунктах с нормируемым тяжением.
