Опора У220-2Т+5

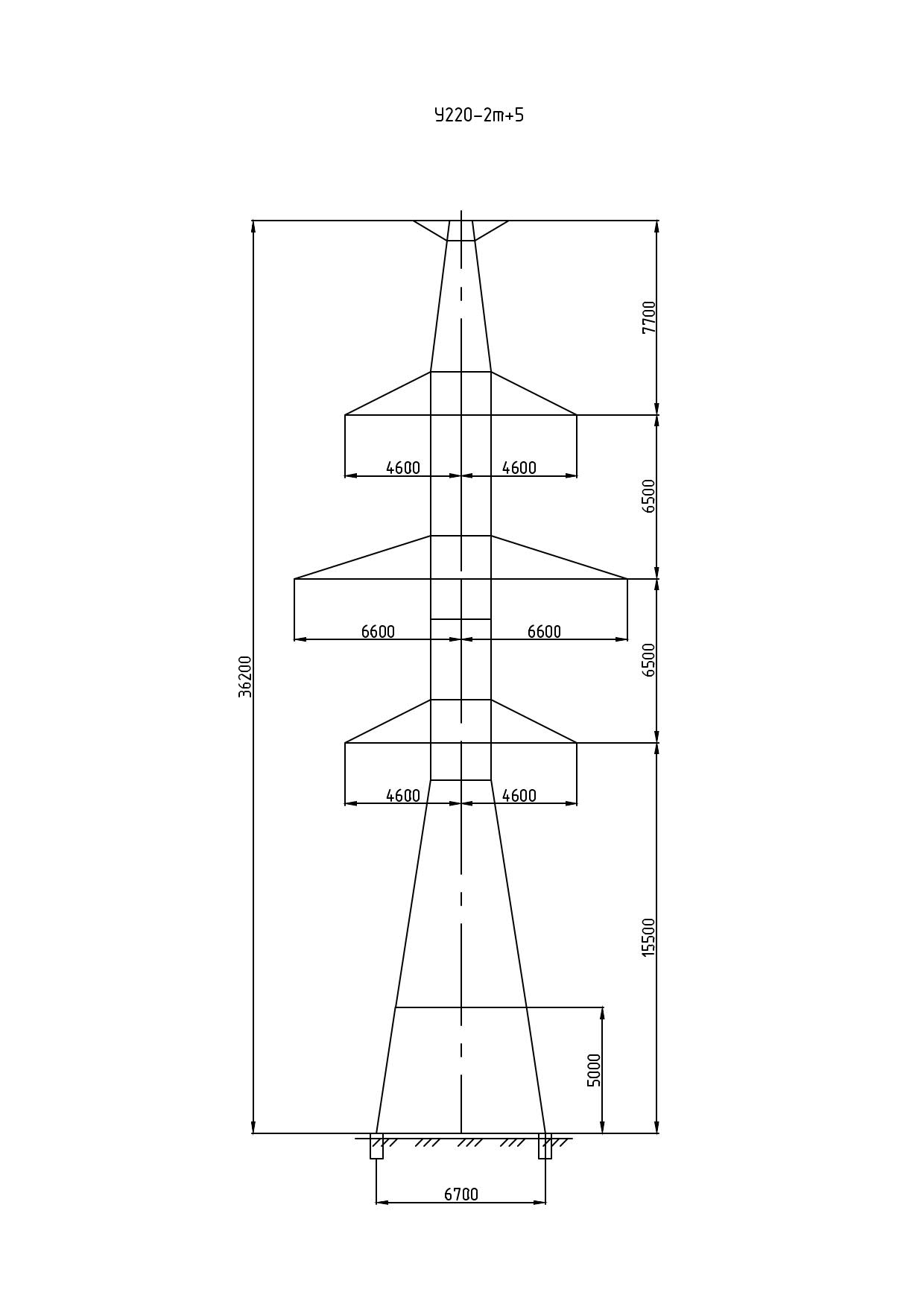

Опора У220-2Т+5 относится к двухцепным анкерно-угловым конструкциям класса 220 кВ, разработанным по типовому проекту 9253тм-т1. Высотная вставка «+5» увеличивает базовую высоту ствола на 5 м; итоговая общая высота составляет 36,2 м при высоте подвеса траверсы 15,5 м и ширине базы 6,7 м.

Этот высотный вариант применяется там, где нормируемые габариты пролёта требуют промежуточного увеличения высоты — недостаточного для применения вставки «+9», но превышающего возможности базового варианта. Проект 9253тм-т1 отличается от смежных проектов серии (3080тм-т7) рядом конструктивных особенностей, что отражается в незначительно иных значениях массы: без цинка — 18 266 кг, с горячим цинкованием — 18 924 кг.

Горячее цинкование выполняется на всех металлических элементах конструкции — поясах ствола, раскосах, траверсах, болтовом крепеже. Это стандарт для опор ЛЭП открытой установки, обеспечивающий долгосрочную защиту от коррозии при переменных атмосферных нагрузках.

Двухцепная компоновка позволяет разместить две независимые трёхфазные цепи 220 кВ на одном стволе. Анкерно-угловая функция обеспечивает жёсткое крепление проводов на пунктах поворота трассы через натяжные гирлянды изоляторов, рассчитанные на нормируемое тяговое усилие. Индекс «Т» в шифре предполагает наличие конструктивного элемента (тросостойки или усиленного узла крепления троса) в верхней части опоры.

Опора У220-2Т+5 входит в стандартный состав проектных решений для двухцепных ВЛ 220 кВ с умеренными высотными требованиями на угловых и анкерных пунктах трассы.
