Опора У220-2Т+14

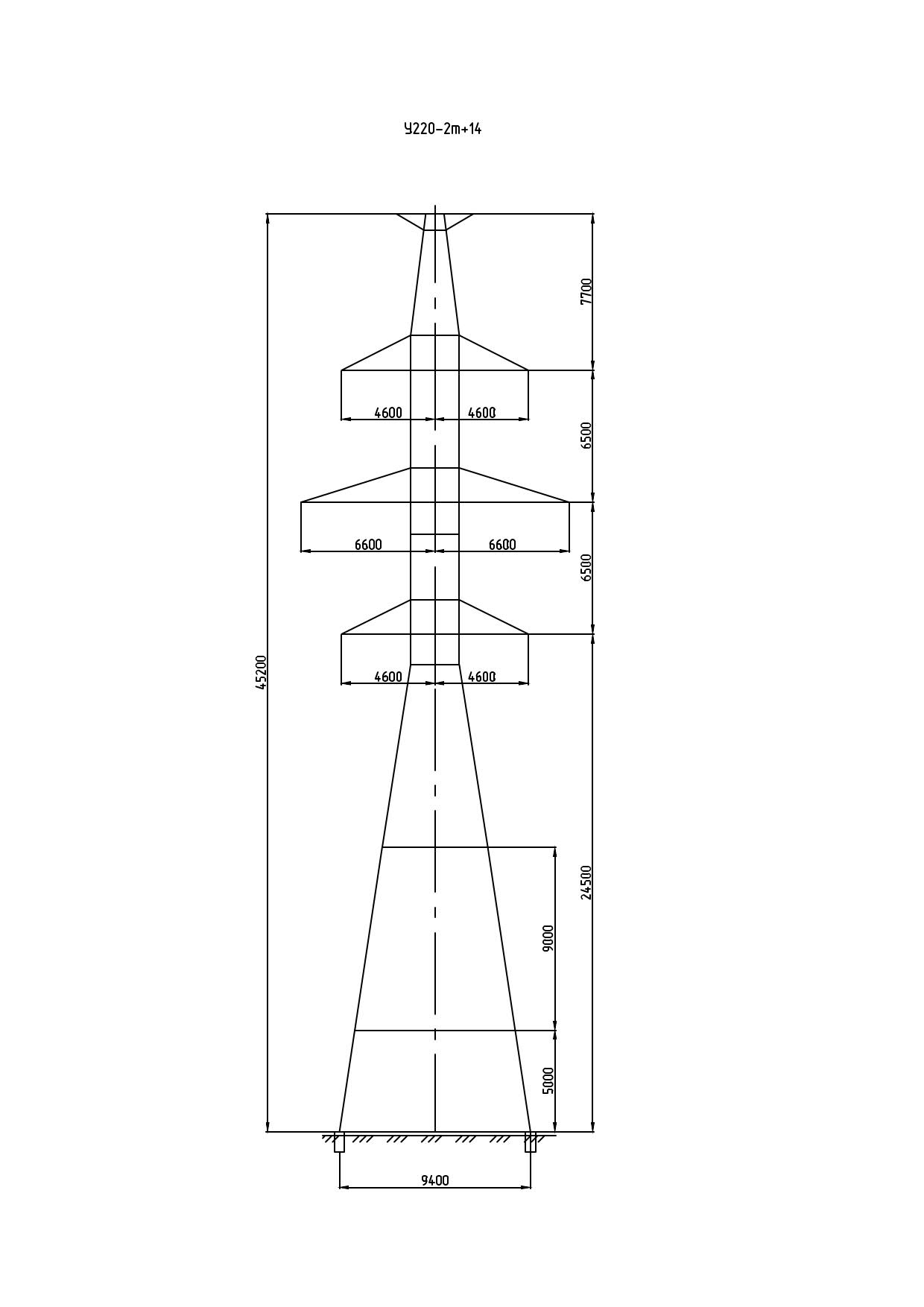

Двухцепная анкерно-угловая опора ЛЭП У220-2Т+14 — наиболее высокая в серии «Т» по типовому проекту 3.407-100.7 (3080тм-т7). Вставной элемент «+14» увеличивает высоту базового варианта У220-2Т на 14 м, доводя общую высоту конструкции до 45,2 м. Высота точки крепления траверсы — 24,5 м, ширина базы — 9,4 м.

Тросостойка является обязательным элементом данного исполнения и обеспечивает крепление грозозащитного троса на необходимой высоте. На опоре высотой 45,2 м угол грозозащиты при стандартном расположении тросостойки перекрывает обе цепи с нормируемым запасом, что критически важно для линий 220 кВ ввиду высоких требований к надёжности электроснабжения.

Масса металлоконструкции без цинка — 24 920 кг; с горячим цинкованием — 25 890 кг. Горячее цинкование обеспечивает надёжную защиту всех элементов от коррозии в атмосферных условиях на весь расчётный срок службы. Значительная масса опоры объясняется совокупностью факторов: большая высота ствола, широкая база фундаментного блока, тросостойка, конструктив под двойное тяжение цепей.

Анкерно-угловое исполнение предназначено для угловых пунктов трассы двухцепной ВЛ 220 кВ. Натяжные гирлянды изоляторов фиксируют провода и воспринимают результирующее горизонтальное тяжение при повороте линии. При аварийных режимах (обрыв провода) опора обеспечивает ограничение зоны каскадного падения.

Опора У220-2Т+14 применяется при строительстве двухцепных ВЛ 220 кВ на переходных участках с повышенными требованиями к вертикальному габариту и молниезащите.
