Опора У220-2Т+9

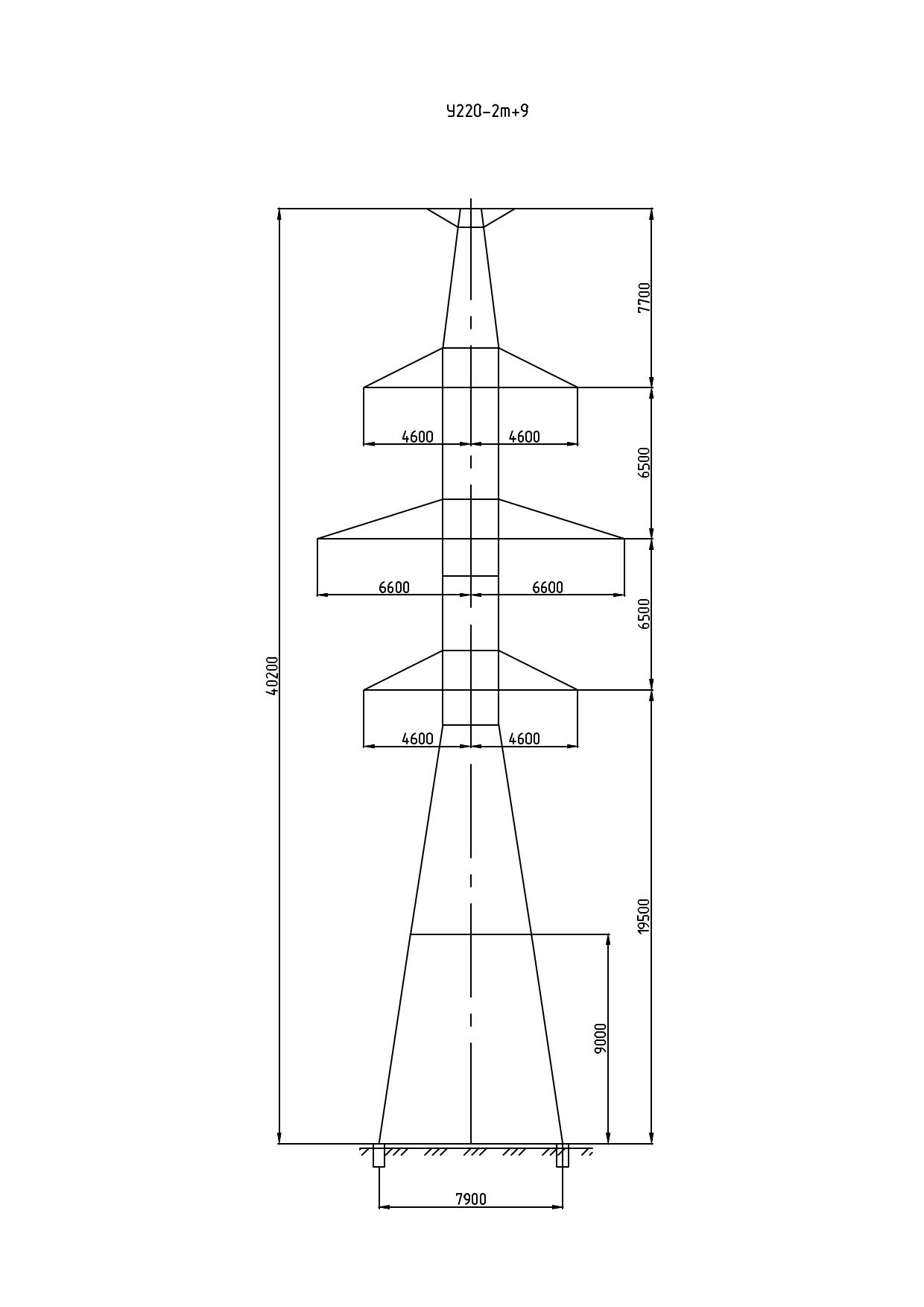

Двухцепная анкерно-угловая опора ЛЭП У220-2Т+9 с тросостойкой предназначена для воздушных линий 220 кВ на угловых пунктах и анкерных пролётах с увеличенным вертикальным габаритом. Типовой проект 3.407-100.7 (3080тм-т7) определяет конструктивную схему и расчётные нагрузки. Общая высота — 40,2 м, высота траверсы — 19,5 м, ширина базы — 7,9 м.

Тросостойка, вынесенная выше верхней траверсы, обеспечивает нормируемый угол грозозащиты для обеих цепей линии. На высоте 40,2 м это позволяет надёжно экранировать провода от прямых ударов молнии без увеличения сечения грозозащитного троса. Жёсткое крепление троса на тросостойке исключает его провис и нарушение защитного угла при расчётных ветровых и гололёдных нагрузках.

Масса металлоконструкции без цинка — 20 020 кг; с горячим цинкованием — 20 801 кг. Горячее цинкование охватывает все элементы конструкции, включая тросостойку. Защитный слой цинка обеспечивает коррозионную стойкость поверхностей в условиях длительного атмосферного воздействия — перепады температур, осадки, туман, промышленные выбросы.

Анкерно-угловое исполнение предполагает работу в режиме несимметричного тяжения: провода фиксируются через натяжные гирлянды, и результирующая горизонтальная нагрузка направлена внутрь угла поворота трассы. Широкая база (7,9 м) обеспечивает устойчивость фундаментного блока к опрокидыванию при этих нагрузках.

Опора У220-2Т+9 применяется при проектировании двухцепных ВЛ 220 кВ в зонах с нормируемыми переходами и повышенными требованиями к грозозащите, в том числе в районах с высокой грозовой активностью.
