Опора У220-2

Двухцепная компоновка отличает опору У220-2 от одноцепных аналогов серии: на одном стволе подвешиваются две независимые трёхфазные цепи класса 220 кВ, что существенно повышает пропускную способность коридора линии при меньшей ширине полосы отвода. Конструкция разработана по типовому проекту 3.407-100.7 (3080тм-т7) и относится к типу анкерно-угловых — то есть воспринимает горизонтальные усилия от тяжения проводов при изменении направления трассы.

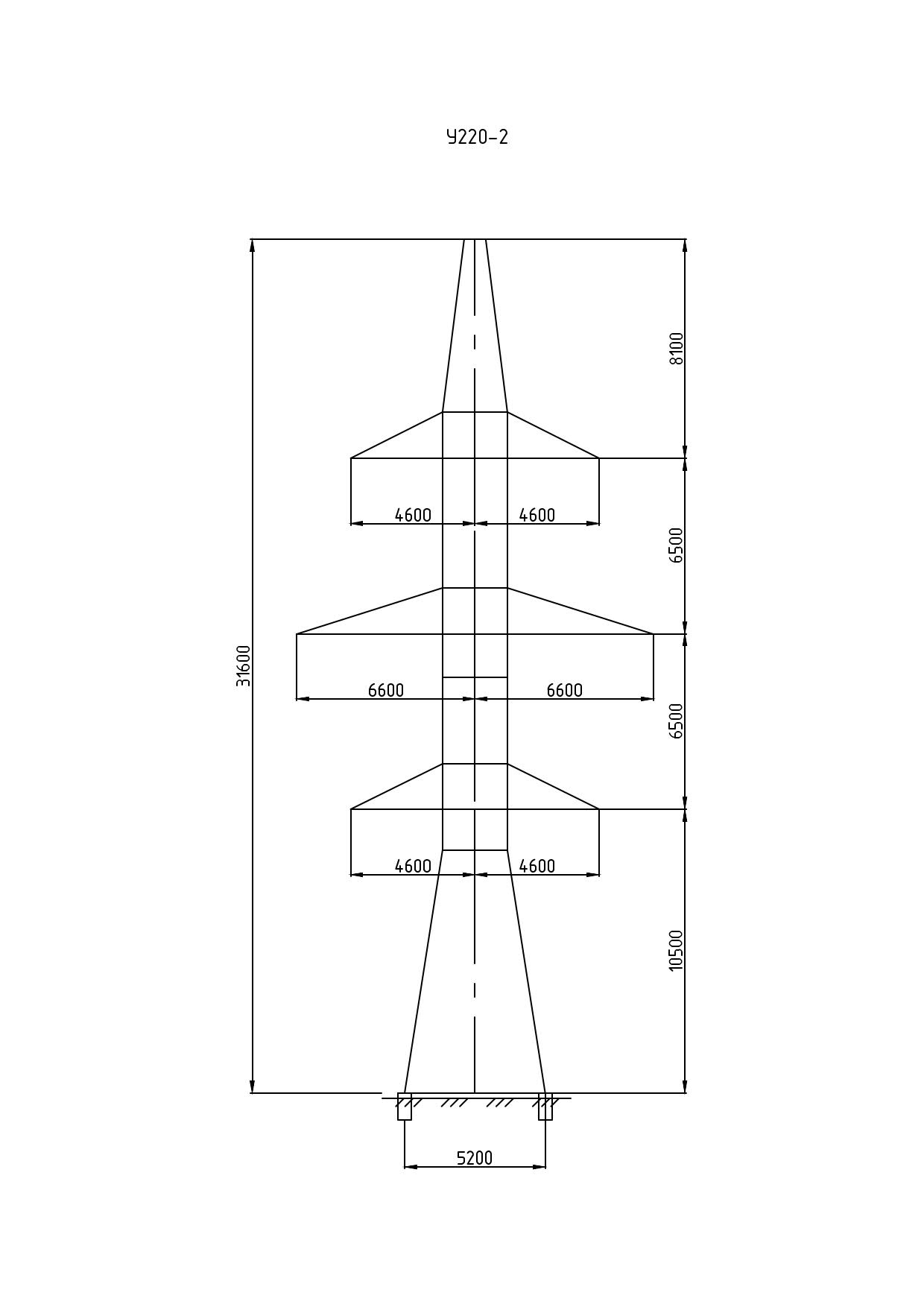

Опора рассчитана на провода марки АС 300/39 и АС 400/51; грозозащитный трос — TK-11.0, закреплённый на тросостойке. Диапазон районов по гололёду — I–IV, что подтверждает универсальность конструкции для большинства климатических зон страны. Полная высота сооружения — 31,6 м, высота точки подвеса крайних фаз верхней цепи — 10,5 м. Ширина базы 5,2 м определяет габарит фундаментной рамы.

Масса металлоконструкции по чертежам КМ без цинкового покрытия — 14 398 кг, с горячим цинкованием — 14 981 кг. Горячее цинкование обеспечивает надёжную защиту от атмосферной коррозии в условиях открытой эксплуатации. Все узловые соединения — болтовые, что упрощает транспортировку секций и монтаж на трассе.

Решётчатая конструкция ствола снижает парусность и уменьшает нагрузку от ветра на опору и провода при сильных боковых порывах. Для двухцепных анкерно-угловых опор 220 кВ этот фактор особенно важен: суммарный вес двух цепей создаёт значительный вертикальный момент, а горизонтальное тяжение при угловой установке — дополнительное опрокидывающее усилие.

Опора У220-2 применяется на анкерных и угловых пунктах двухцепных ВЛ 220 кВ, обеспечивая совместную подвеску двух цепей при минимальных потерях строительной полосы. Установка тросостойки гарантирует молниезащиту по всей протяжённости пролёта.
