Опора 1У220-4Т+5

Провод АС 400/51 — алюминиевый провод со стальным сердечником сечением 400/51 мм² — используется в качестве фазного проводника на обеих цепях опоры 1У220-4Т+5. Для данного сечения характерна высокая токонесущая способность, что обусловливает применение его на системообразующих ВЛ 220 кВ с высокой нагрузкой передачи. Анкерно-угловая опора воспринимает тяжение такого провода в смежных пролётах при поворотах трассы и на анкерных участках.

Опора 1У220-4Т+5 выполнена по типовому проекту 3.407.2-145.3 13КМ в двухцепном исполнении с надставкой +5 м. Суффикс «Т» указывает на тросостойку под два грозозащитных троса марки С 70 (ТК-11.0). Такое сочетание — двухцепность и двойной трос — обеспечивает максимальную электрическую надёжность: резервирование мощности двумя цепями и надёжную молниезащиту двумя тросами.

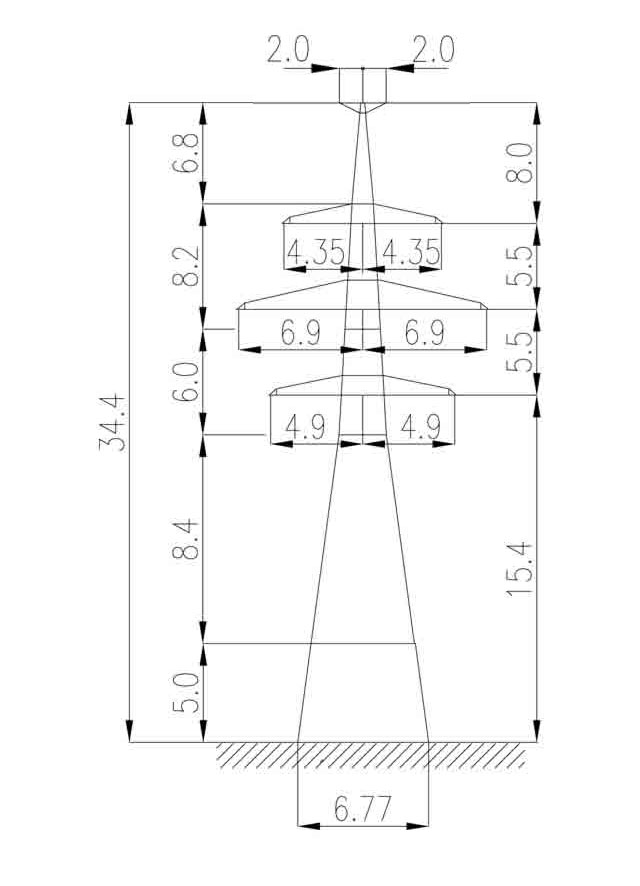

Общая высота опоры — 34,4 м, высота траверсы — 15,4 м, ширина базы — 6,77 м. Расчётный климатический диапазон: ветровой район III, гололёдные нагрузки районов I–IV. Указанные параметры характерны для трасс в центральных и восточных регионах страны с умеренным и тяжёлым гололёдообразованием.

Масса металлоконструкции по чертежу КМ составляет 16 587 кг без цинка и 17 196 кг в горячеоцинкованном исполнении. Для сравнения: базовый вариант 1У220-4+5 без второго троса имеет массу 15 965 / 16 551 кг. Разница около 620–645 кг обусловлена тросостойкой под дополнительный грозозащитный трос и усилением связанных узлов оголовка.

Практическое применение 1У220-4Т+5 сосредоточено на участках двухцепных ВЛ 220 кВ, где одновременно требуется умеренное увеличение габарита (надставка +5 м) и повышенная грозоупорность двухтросовой схемы. Такая комбинация встречается на трассах, пересекающих территории с высокой интенсивностью гроз и неровным рельефом.

В сложных условиях трассирования, когда одновременно необходим повышенный габарит и усиленная грозозащита, опора 1У220-4Т+5 позволяет закрыть задачу в рамках типового проекта, что значительно сокращает сроки проектирования и согласования рабочей документации.
