Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-4Т+10. Высота 39,4 м, масса 19919 кг.
Типовой проект и рабочие чертежи: 3.407.2-145.3 13КМ
Ширина базы 8,02 м опоры 1У220-4Т+10 — один из ключевых конструктивных параметров, определяющих устойчивость при расчётных горизонтальных нагрузках. При общей высоте 39,4 м (надставка +10 м к базовому исполнению) и двухтросовой схеме грозозащиты суммарная ветровая нагрузка на верхнюю часть конструкции значительно возрастает по сравнению с однотросовым и менее высоким вариантами серии.
Анкерно-угловая опора 1У220-4Т+10 для воздушных линий 220 кВ выполнена по типовому проекту 3.407.2-145.3 13КМ. Высота траверсы — 20,4 м. Тросостойка обеспечивает подвеску двух грозозащитных тросов марки С 70 (ТК-11.0), что соответствует повышенному классу молниезащиты двухцепной линии. Провода — АС 400/51, расчётный ветровой район — III, диапазон гололёдных нагрузок — I–IV.
Анкерно-угловое исполнение предполагает восприятие значительных продольных нагрузок от тяжения в смежных пролётах и поперечной составляющей тяжения на углах поворота трассы. Увеличенная высота конструкции обусловлена пересечением препятствий, требующих повышенного габарита, или спецификой рельефа на данном участке трассы ВЛ 220 кВ.
Масса металлоконструкции по чертежу КМ: 19 210 кг без горячего цинкования, 19 919 кг в оцинкованном исполнении. По сравнению с однотросовым вариантом 1У220-4+10 (18 585 / 19 271 кг) масса выше примерно на 625–648 кг за счёт усиленной тросостойки под второй грозозащитный трос и дополнительных раскосных элементов оголовка.
Применение двухтросовой схемы в сочетании с надставкой +10 м характерно для участков ВЛ 220 кВ с одновременными требованиями к повышенному габаритному просвету и усиленной молниезащите. Унификация конструкции в рамках типового проекта позволяет применять стандартные фундаменты и монтажную оснастку, разработанные для всей серии 1У220-4.
Разбивка конструкции на транспортные единицы и монтажные марки определяется типовым проектом 3.407.2-145.3 13КМ. Максимальная масса отдельного монтажного элемента не превышает допустимых значений для серийных монтажных механизмов, применяемых при строительстве ВЛ 220 кВ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-4Т+10 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 220 кВ.

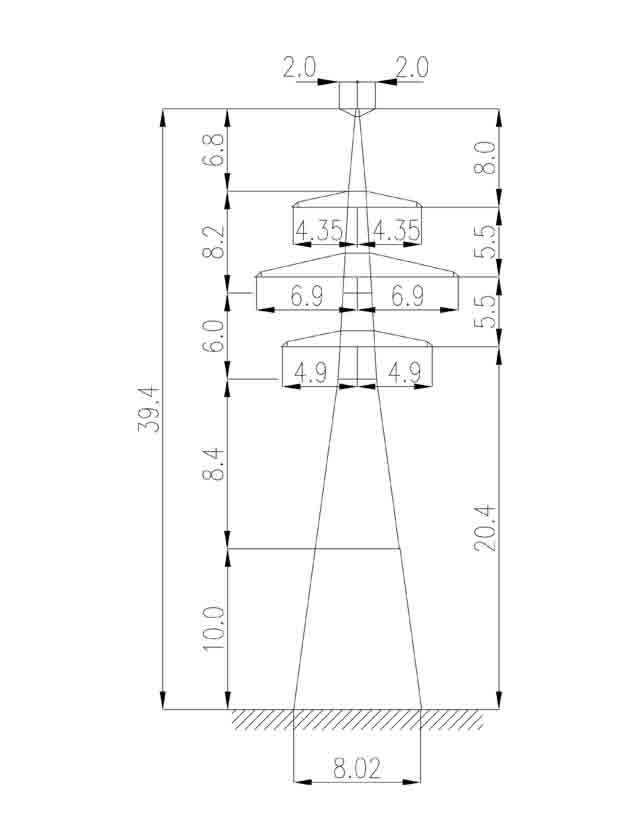

Полная высота — 39,4 м, отметка нижней траверсы — 20,4 м, размер основания — 8,02 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 19210 кг без покрытия и 19919 кг с горячим цинкованием. На цинковый слой приходится 709 кг.
Опора 1У220-4Т+10 выполняется по рабочим чертежам 3.407.2-145.3 13КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 400/51. Грозозащитные тросы — С 70 (ТК-11.0).
