Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-4. Высота 29,4 м, масса 13708 кг.
Типовой проект и рабочие чертежи: 3.407.2-145.3 13КМ
Установка в углах поворота воздушной линии и на анкерных участках — основное назначение опоры 1У220-4. Двухцепное исполнение позволяет разместить на одной конструкции две независимые цепи 220 кВ, что существенно сокращает ширину охранной зоны и снижает занимаемую полосу отвода по сравнению с двумя раздельными одноцепными линиями в одном коридоре.
Конструкция выполнена по типовому проекту 3.407.2-145.3 13КМ. Общая высота — 29,4 м, высота траверсы — 10,4 м. Ширина базы 5,52 м определена из условий восприятия горизонтальных нагрузок от тяжения проводов марки АС 400/51 в смежных пролётах при поворотах трассы. Грозозащитный трос марки С 70 (ТК-11.0) подвешивается на тросостойке. Климатические условия применения — III ветровой район при диапазоне гололёдных нагрузок I–IV, что охватывает большинство эксплуатационных условий на территории страны.
Анкерно-угловая опора ЛЭП 1У220-4 воспринимает как поперечную составляющую тяжения на углу поворота, так и продольные нагрузки при аварийном нарушении тяжения в смежных пролётах. Конструкция рассчитана на работу в наиболее неблагоприятных сочетаниях ветровых и гололёдных воздействий, предусмотренных действующими нормами на проектирование воздушных линий электропередачи.
Масса металлоконструкции без антикоррозионного покрытия составляет 13 226 кг. После горячего цинкования — 13 708 кг. Разница 482 кг соответствует массе цинкового слоя, защищающего стальные элементы от атмосферной коррозии в течение всего нормативного срока службы объектов инфраструктуры электрических сетей 220 кВ.
Двухцепная анкерно-угловая опора 1У220-4 является базовым типоразмером серии. В сочетании с надставками +5, +10 и +15 м она образует типоразмерный ряд, перекрывающий диапазон высот от 29,4 до 44,4 м. Это позволяет проектировщику выбрать нужный габарит без разработки нетиповых конструктивных решений и ускорить прохождение экспертизы проектной документации.
Конструкция прошла апробацию на многочисленных объектах электрических сетей и включена в номенклатуру типовых решений для реконструкции и нового строительства двухцепных ВЛ 220 кВ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-4 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 220 кВ.

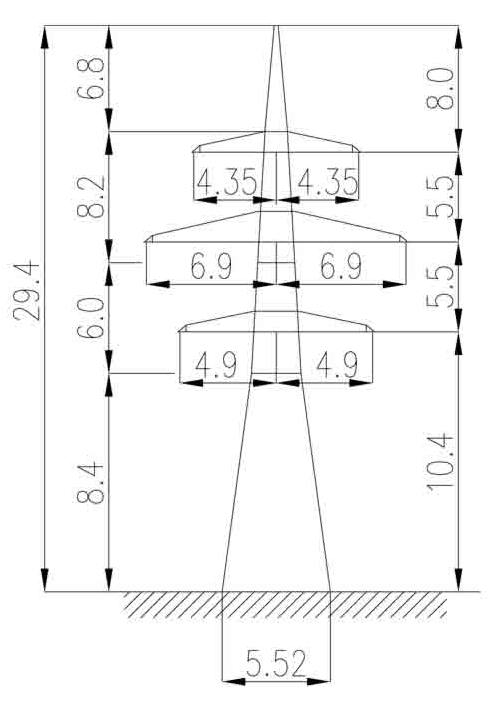

Полная высота — 29,4 м, отметка нижней траверсы — 10,4 м, размер основания — 5,52 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 13226 кг без покрытия и 13708 кг с горячим цинкованием. На цинковый слой приходится 482 кг.
Опора 1У220-4 выполняется по рабочим чертежам 3.407.2-145.3 13КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 400/51. Грозозащитные тросы — С 70 (ТК-11.0).
