Опора 1У220-4Т

Опора 1У220-4Т — двухцепная анкерно-угловая конструкция для воздушных линий 220 кВ с тросостойкой, рассчитанной на подвеску двух грозозащитных тросов марки С 70 (ТК-11.0). Буква «Т» в шифре однозначно идентифицирует это конструктивное решение, отличающее данную модификацию от базового варианта 1У220-4 с однотросовой схемой грозозащиты.

Двухтросовая схема применяется при повышенных требованиях к грозоупорности линии: удвоение грозозащитных тросов сокращает угол защиты проводов и уменьшает вероятность прорывных ударов молнии. Это особенно актуально на двухцепных ВЛ, где поражение одной цепи при грозе не должно приводить к одновременному отключению обеих. Конструкция выполнена по типовому проекту 3.407.2-145.3 13КМ.

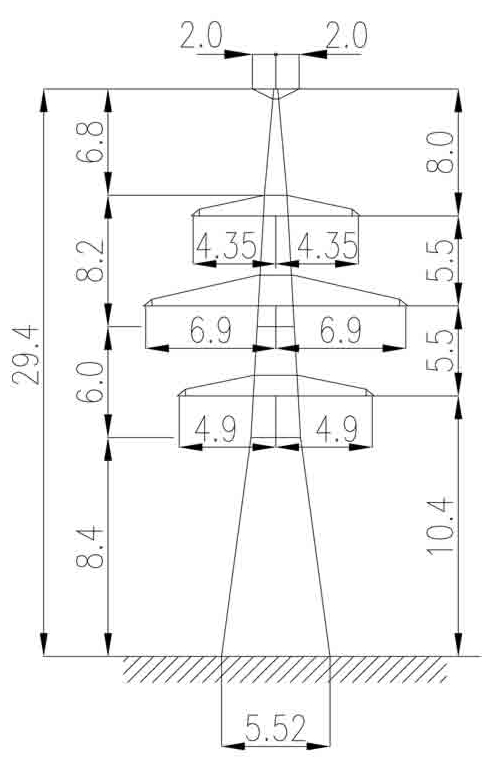

Общая высота — 29,4 м, высота траверсы — 10,4 м, ширина базы — 5,52 м. Анкерно-угловая опора ЛЭП 1У220-4Т воспринимает тяжение провода АС 400/51 на углах поворота трассы и в анкерных пролётах. Климатические условия применения — III ветровой район, гололёдные нагрузки районов I–IV.

Масса металлоконструкции по чертежу КМ составляет 13 848 кг без цинка и 14 354 кг в горячеоцинкованном исполнении. Разница с базовым вариантом 1У220-4 (13 226 / 13 708 кг) составляет 622–646 кг и соответствует массе тросостойки под второй трос и связанных с ней усиливающих элементов оголовка конструкции.

Выбор между исполнениями 1У220-4 и 1У220-4Т определяется расчётом молниезащиты линии по нормативной методике с учётом удельной плотности ударов молнии в землю, высоты опор и конфигурации трассы. На участках с плотностью ударов выше нормативного порога применение двухтросовой схемы является технически обоснованным решением, снижающим эксплуатационные затраты на ликвидацию грозовых перекрытий и аварийных отключений двухцепной линии 220 кВ.

Горячеоцинкованное покрытие обоих вариантов (1У220-4 и 1У220-4Т) наносится методом погружения, обеспечивая сплошную защиту всех поверхностей стальных элементов конструкции, включая труднодоступные внутренние полости.
