Опора 1У220-4+15

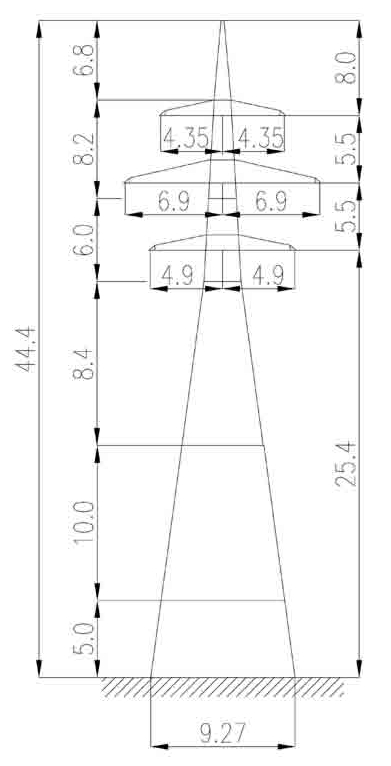

По показателю металлоёмкости опора 1У220-4+15 является наиболее тяжёлой в базовом ряду двухцепных анкерно-угловых конструкций серии 1У220-4 типового проекта 3.407.2-145.3 13КМ. Общая высота достигает 44,4 м за счёт секционной надставки длиной 15 м — максимального значения в типоразмерном ряду данной серии. Высота траверсы составляет 25,4 м, что обеспечивает требуемый габарит при пересечении высоких препятствий или в условиях значительного рельефного понижения под трассой.

Анкерно-угловая опора ЛЭП 1У220-4+15 воспринимает суммарное тяжение провода АС 400/51 и грозозащитного троса С 70 (ТК-11.0) от смежных пролётов на углах поворота трассы ВЛ 220 кВ. С увеличением высоты конструкции ветровые нагрузки на провода и тросы возрастают, что при III ветровом районе требует тщательного контроля нагрузочных сочетаний при проектировании фундамента и анкерного узла.

Ширина базы 9,27 м — наибольшее значение в ряду 1У220-4х — обусловлена ростом изгибающего момента от горизонтальных нагрузок тяжения при значительном плече приложения сил. Диапазон районов по гололёду I–IV охватывает условия от умеренного до экстремального обледенения, что обеспечивает широкую применимость конструкции на трассах с климатически контрастными зонами.

Масса металлоконструкции по чертежу КМ в незащищённом исполнении составляет 22 578 кг. Горячее цинкование увеличивает массу до 23 415 кг. При транспортировке и монтаже учитывается разбивка на монтажные марки: максимальная масса отдельного поднимаемого элемента определяется типовым проектом и должна соответствовать грузоподъёмности применяемых монтажных механизмов.

Двухцепное исполнение позволяет организовать транзит по двум цепям 220 кВ на единой опоре, сохраняя надёжность питания потребителей при плановом отключении одной из цепей на техническое обслуживание или при аварийном отключении в смежном пролёте линии.

Решётчатое сечение ствола снижает ветровую составляющую нагрузки на конструкцию при сохранении высокой несущей способности. Это принципиальное преимущество стальных решётчатых опор перед трубчатыми при значительных высотах и III ветровом районе.
