Опора 1У220-4+5

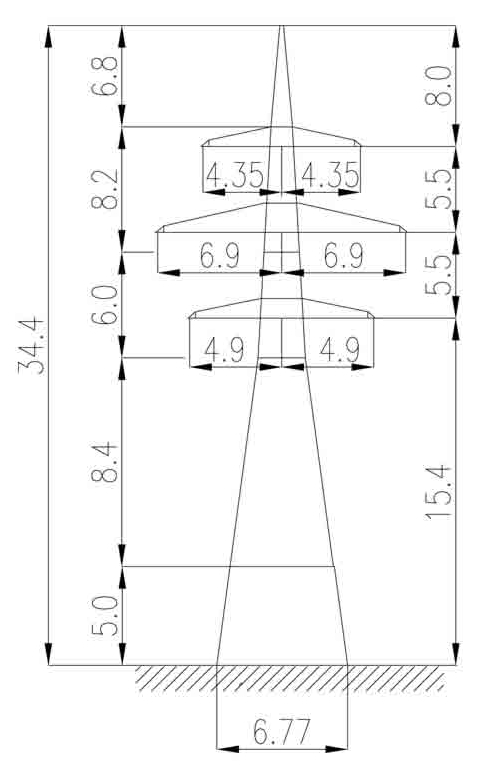

На трассах воздушных линий 220 кВ, где гололёдные нагрузки варьируются от I до IV района, опора 1У220-4+5 представляет сбалансированное решение в промежуточном типоразмере серии 1У220-4. Надставка ствола высотой 5 м доводит общую высоту конструкции до 34,4 м — значение, востребованное при пересечениях дорог с нестандартным габаритом или при прохождении трассы по косогорным участкам с перепадом высот.

Анкерно-угловая двухцепная опора ЛЭП 1У220-4+5 выполнена по типовому проекту 3.407.2-145.3 13КМ. Высота траверсы — 15,4 м, ширина базы — 6,77 м. Эти параметры обеспечивают восприятие продольных нагрузок от тяжения двух комплектов проводов АС 400/51 и тяжения грозозащитного троса С 70 (ТК-11.0) при угловом расположении опоры на трассе ВЛ 220 кВ.

Расчётный ветровой район — III, что соответствует скорости ветра, характерной для открытых равнинных и предгорных территорий. Сочетание III ветрового района с диапазоном гололёдных нагрузок I–IV позволяет применять опору в регионах как с лёгким, так и со значительным обледенением, без необходимости специальной верификации для каждого климатического подрайона.

Масса металлоконструкции по чертежу КМ без цинкования составляет 15 965 кг, в горячеоцинкованном исполнении — 16 551 кг. Значение оцинкованной массы используется при расчёте транспортных нагрузок и определении суммарной вертикальной нагрузки на фундамент совместно с нагрузками от проводов, гирлянд изоляторов и климатических воздействий.

Двухцепность опоры 1У220-4+5 оправдана на загруженных коридорах ВЛ 220 кВ, где требуется обеспечить резервирование питания или повысить суммарную пропускную способность без увеличения полосы отвода. Унификация с другими типоразмерами ряда (базовый 1У220-4, +10, +15) упрощает комплектацию поставки и логистику на строительной площадке.

Стальная решётчатая конструкция опоры, горячеоцинкованная по типовым требованиям, рассчитана на эксплуатацию в открытой атмосфере без нанесения лакокрасочного покрытия в течение всего нормативного срока службы.
