Опора У110-2ТС+9

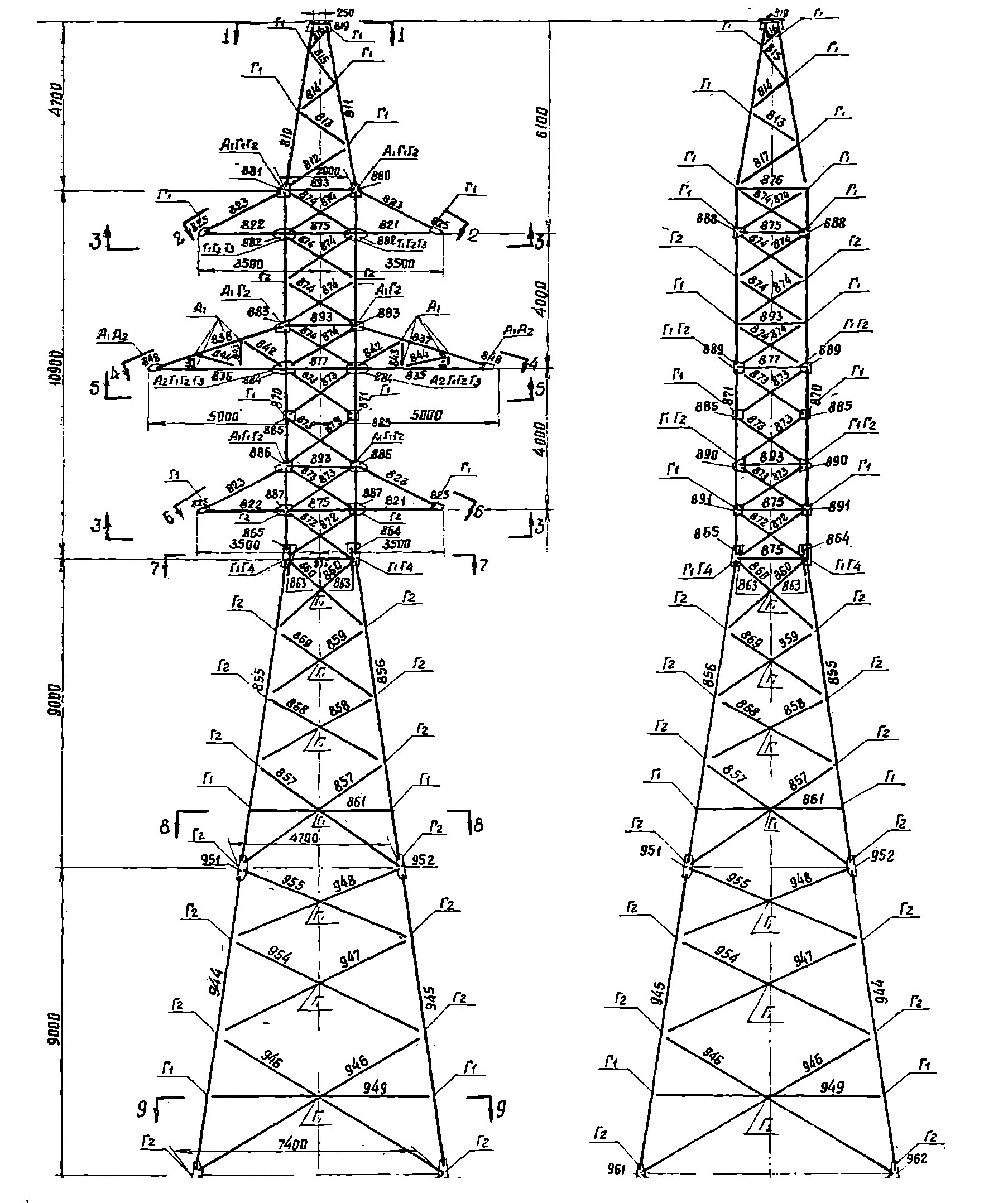

Формирование анкерного узла с увеличенной высотой — основная задача опоры У110-2ТС+9 в составе ВЛ 110 кВ. Надставка 9 м поднимает общую высоту до 33,7 м; при этом конструкция остаётся в рамках типового проекта 3.407-119 (9411тм-т3) и сохраняет исходную схему двухцепной анкерно-угловой опоры.

Высота траверсы составляет 19,5 м, ширина основания — 7,5 м. По мере нарастания высоты в семействе У110-2ТС последовательно увеличивается и база: у базовой модели она равна 4,8 м, у +5 — 6,3 м, у +9 — уже 7,5 м. Такая закономерность отражает рост опрокидывающего момента с увеличением плеча горизонтальных нагрузок.

На анкерно-угловых позициях к вертикальным нагрузкам от веса проводов добавляются горизонтальные тяговые усилия двух цепей. При угле поворота трассы их равнодействующая передаётся через фундамент в грунт. Большая высота У110-2ТС+9 востребована там, где трасса проходит над поймами рек, перепадами рельефа или пересекает коммуникации с нормативными требованиями к вертикальному просвету.

Масса металлоконструкции: 10 234 кг без цинка и 10 633 кг в горячеоцинкованном исполнении. Горячеоцинкованные элементы поставляются в заводской готовности и не требуют дополнительной антикоррозионной обработки перед монтажом. Стальная решётчатая конструкция болтовой сборки допускает поэлементную доставку без использования тяжёлых транспортных средств.

При проектировании ВЛ 110 кВ в сложном рельефе опора У110-2ТС+9 позволяет сократить число пролётов за счёт увеличения высоты и обеспечения нормативного габарита над препятствием. Снижение числа промежуточных опор на участке уменьшает общий объём строительно-монтажных работ при сохранении расчётной надёжности двухцепной линии. Элементы металлоконструкции опоры У110-2ТС+9 производятся из конструкционной стали с нормируемым химическим составом. Горячеоцинкованное покрытие наносится заводским методом, обеспечивая защитный слой равномерной толщины на всех стальных поверхностях, что гарантирует надёжность антикоррозионной защиты на весь нормативный срок эксплуатации ВЛ 110 кВ без промежуточного восстановления.
