Опора У110-2ТС

Опора У110-2ТС входит в серию анкерно-угловых двухцепных конструкций для ВЛ 110 кВ, разработанных по типовому проекту 3.407-119 (9411тм-т3). Аббревиатура «ТС» в шифре указывает на конструктивное исполнение, отличающее эту модификацию от близких по параметрам опор серии У110-2 других проектов.

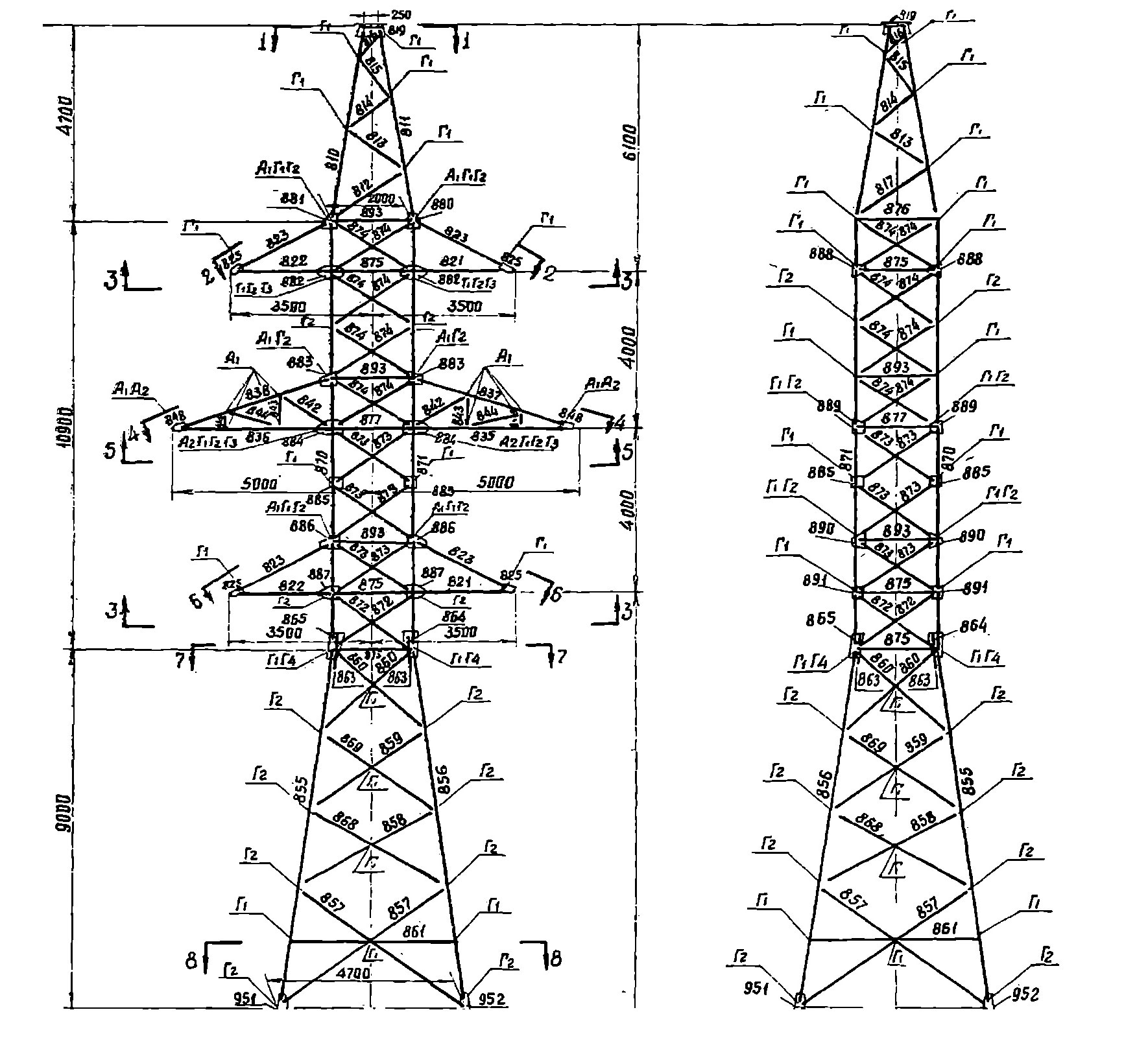

Геометрические параметры: общая высота 24,7 м, высота траверсы 10,5 м, ширина базы 4,8 м. Двухцепная схема подвески проводов обеспечивает передачу двойного потока электроэнергии по одной трассе. На анкерно-угловых позициях конструкция воспринимает горизонтальные тяговые усилия обоих примыкающих пролётов, поперечные ветровые нагрузки и вертикальное давление от веса проводов с гололёдными отложениями.

Масса металлоконструкции по чертежу КМ без покрытия — 7144 кг, в горячеоцинкованном исполнении — 7423 кг. По сравнению с близкой по высоте У110-2 из проекта 3.407-68/73.10 опора У110-2ТС несколько легче — различие в массе обусловлено отличиями в расчётных нагрузках и конфигурации решётки ствола, заложенными конкретным типовым проектом.

Горячее цинкование стальных элементов выполняется методом погружения в расплав, обеспечивая плотное диффузионное сцепление цинкового слоя с металлом основы. Такое покрытие не отслаивается при ударных нагрузках монтажа и транспортировки, сохраняя защитные свойства на весь нормативный срок службы ВЛ.

В пределах анкерной секции опора У110-2ТС устанавливается на поворотных точках трассы и в узловых позициях, разграничивающих смежные пролёты. Натяжная подвеска проводов на конструкции ограничивает зону поражения при аварийном обрыве: провода удерживаются в гирляндах и не выходят за пределы охранной зоны линии. Болтовой монтаж из унифицированных элементов упрощает снабжение запасными частями в процессе эксплуатации. Металлоконструкция серии У110-2ТС поставляется в горячеоцинкованном исполнении с полным комплектом болтового крепежа, обоснованным расчётами по всем нормативным режимам нагружения — нормальному эксплуатационному, аварийному обрыву провода и монтажному.
