Анкерно-угловая стальная опора ВЛ 110 кВ, марка У110-2ТС+5. Высота 29,7 м, масса 9344 кг.

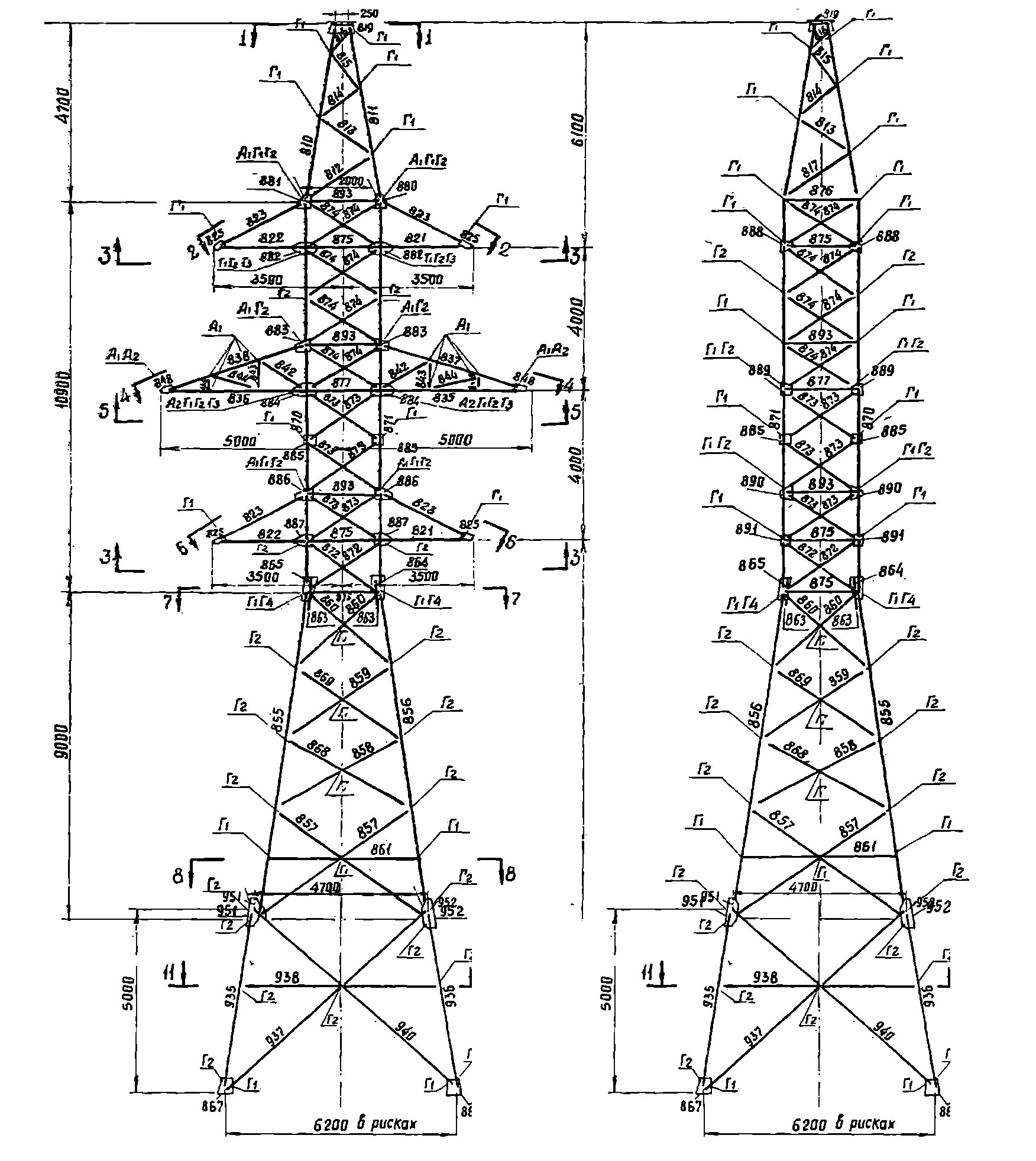

Типовой проект и рабочие чертежи: 3.407-119 (9411тм-т3)
Опора У110-2ТС+5 занимает промежуточное положение в линейке У110-2ТС между базовой моделью и удлинённой версией +9. Надставка 5 м увеличивает общую высоту с 24,7 до 29,7 м, обеспечивая нормативный вертикальный габарит там, где базовой высоты незначительно не хватает для соблюдения требований к расстоянию от провода до земли или пересекаемых объектов.
Конструкция является двухцепной анкерно-угловой для ВЛ 110 кВ; разработана по типовому проекту 3.407-119 (9411тм-т3). Высота траверсы — 15,5 м, ширина базы — 6,3 м. Увеличение ширины основания относительно базовой У110-2ТС с 4,8 до 6,3 м связано с ростом опрокидывающего момента при удлинённом стволе — закономерная тенденция для всей линейки с надставками.
На анкерно-угловых позициях опора воспринимает тяговые усилия двух цепей провода, ветровые нагрузки и вертикальную нагрузку от веса проводов, включая гололёдные отложения. Двухцепная подвеска позволяет объединить два независимых трёхфазных контура в одной металлоконструкции, снижая расход полосы отчуждения в сравнении с двумя отдельными одноцепными линиями.
Масса металлоконструкции по чертежу КМ составляет 8984 кг без цинкового покрытия и 9344 кг в горячеоцинкованном исполнении. Горячее цинкование защищает сталь от коррозии на весь период нормативной эксплуатации, что особенно значимо для линий через болотистые или труднодоступные местности.
В анкерных секциях с опорами У110-2ТС+5 нагрузки от тяжения проводов передаются через натяжные гирлянды, жёстко фиксируя положение провода. Это исключает опасное сближение проводов с заземлёнными элементами конструкции при гололёдно-ветровых воздействиях. Болтовое соединение элементов упрощает как первоначальный монтаж, так и последующий ремонт в полевых условиях. Стальные решётчатые элементы опоры проходят заводской контроль качества перед горячим цинкованием и после него. Комплект поставки формируется на основании спецификации чертежей КМ и включает весь болтовой крепёж, необходимый для монтажа конструкции на трассе согласно требованиям типового проекта 3.407-119.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У110-2ТС+5 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.
Полная высота — 29,7 м, отметка нижней траверсы — 15,5 м, размер основания — 6,3 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8984 кг без покрытия и 9344 кг с горячим цинкованием. На цинковый слой приходится 360 кг.
Опора У110-2ТС+5 выполняется по рабочим чертежам 3.407-119 (9411тм-т3). Возможно изготовление по индивидуальным чертежам КМД.
