Опора У110-2Д

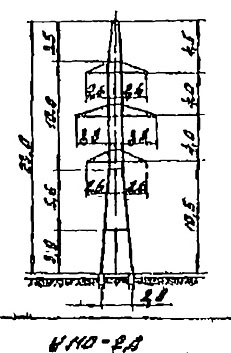

В составе типового проекта 9439тм-т3 опора У110-2Д представляет двухцепную анкерно-угловую конструкцию для воздушных линий 110 кВ с компактными массогабаритными характеристиками. Ширина базы всего 2,8 м при общей высоте 23 м позволяет устанавливать опору на стеснённых площадках — в пределах действующих охранных зон, на крутых поворотах трассы с ограниченной шириной коридора.

Высота траверсы составляет 10,5 м. Двухцепное исполнение предполагает подвеску шести фазных проводов с нормативными расстояниями между фазами и между цепями. На анкерно-угловых позициях опора принимает суммарные тяговые усилия обоих примыкающих пролётов, воспринимает их равнодействующую и передаёт через фундамент в грунт. Именно этим анкерно-угловые опоры принципиально отличаются от промежуточных: они фиксируют провода в натяжных гирляндах и предотвращают цепное падение при аварийном обрыве.

Масса металлоконструкции по чертежу КМ: 4119 кг без цинка и 4289 кг с горячеоцинкованным покрытием. Небольшая масса при двухцепном исполнении обеспечивает логистические преимущества: меньшие затраты на транспортировку элементов на труднодоступные участки. Горячее цинкование защищает сталь от коррозии без периодической окраски, увеличивая межремонтный интервал и снижая эксплуатационные расходы на протяжении всего срока службы.

Отсутствие в паспорте опоры данных по ветровому и гололёдному районам означает, что при проектировании конкретной ВЛ необходимо руководствоваться непосредственно типовым проектом 9439тм-т3, в котором эти параметры регламентированы в полном объёме. Стальная решётчатая конструкция собирается болтовым монтажом из унифицированных элементов.

Конструктивная документация включает рабочие чертежи КМ с детальной спецификацией элементов. При монтаже применяется высокопрочный болтовой крепёж с нормируемым натяжением, что гарантирует жёсткость всех соединений в диапазоне климатических нагрузок, предусмотренных типовым проектом. Опора У110-2Д применяется на ВЛ 110 кВ там, где компактная ширина базы является основным критерием выбора среди анкерно-угловых конструкций данного класса напряжения.
