Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-4В. Высота 22,6 м, масса 5895 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 17КМ 3.407.2-166.2 09КМ
Опора 1У110-4В — двухцепная анкерно-угловая металлическая опора ЛЭП 110 кВ с вертикальным расположением фаз. Конструкция рассчитана на восприятие горизонтальных нагрузок от тяжения проводов при углах поворота трассы, что определяет её основное применение на анкерных участках и в точках излома линии. Вертикальное расположение фаз сокращает ширину охранной зоны и облегчает трассирование в стеснённых условиях.
Опора выполняется по типовым проектам 3.407.2-170.3 (17КМ) и 3.407.2-166.2 (09КМ). Общая высота — 22,6 м, высота траверсы — 8,6 м. Ширина базы 4,08 м обеспечивает устойчивость при действии знакопеременных горизонтальных нагрузок. В комплект входит тросостойка для подвески грозозащитного троса марки С 50 (ТК-9.1).
Расчётная марка проводов — АС 240/32, что соответствует требованиям ВЛ 110 кВ с умеренной и повышенной нагрузкой. Опора сертифицирована для эксплуатации в III ветровом районе с гололёдной нагрузкой I–IV категорий, охватывая широкий географический диапазон — от равнинных до горных регионов.
Антикоррозионная защита выполняется методом горячего цинкования. Масса конструкции по чертежу КМ: без цинка — 5685 кг, с цинком — 5895 кг. Такое соотношение указывает на рациональное сечение металлоконструкции при умеренном расходе цинка.
Двухцепное исполнение позволяет подвесить провода двух независимых цепей на одном стволе, повышая пропускную способность коридора ЛЭП без увеличения числа опор. Это решение особенно востребовано при реконструкции действующих линий и строительстве с ограниченной шириной коридора. Опора 1У110-4В соответствует требованиям ПУЭ и актуальным нормам проектирования воздушных линий электропередачи класса 110 кВ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-4В — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

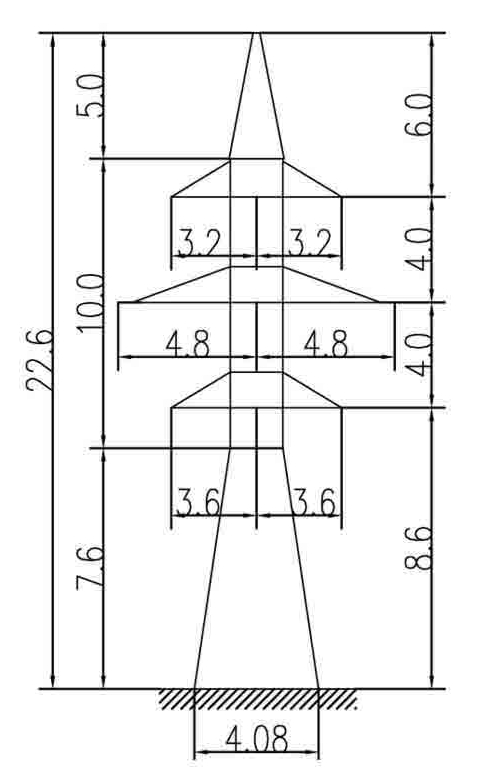

Полная высота — 22,6 м, отметка нижней траверсы — 8,6 м, размер основания — 4,08 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5685 кг без покрытия и 5895 кг с горячим цинкованием. На цинковый слой приходится 210 кг.
Опора 1У110-4В выполняется по рабочим чертежам 3.407.2-170.3 17КМ 3.407.2-166.2 09КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
