Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-4П+15. Высота 37,6 м, масса 11670 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 17КМ 3.407.2-166.2 08КМ
Среди линейки удлинённых анкерно-угловых опор для пересечений 1У110-4П+15 выделяется наибольшей высотой — 37,6 м. Надставка +15 м применяется там, где нормативный вертикальный габарит требует значительного возвышения провода: сложные переходы через судоходные водотоки, пересечения с контактными сетями железных дорог, крупные промышленные объекты.
Увеличение высоты сопровождается пропорциональным усилением несущей конструкции: ширина базы достигает 7,83 м, высота траверсы — 23,6 м. Типовой проект 3.407.2-166.2 (08КМ) предусматривает эти параметры для обеспечения расчётной жёсткости при полном тяжении проводов АС 240/32 в двух цепях.
Климатическое исполнение — III ветровой район, гололёдные нагрузки I–IV. Тросостойка обеспечивает подвеску грозозащитного троса С 50 (ТК-9.1) с соблюдением угла защиты по ПУЭ. Горячее цинкование всех элементов гарантирует коррозионную стойкость в условиях повышенной влажности, характерной для переходных зон.
Масса опоры по чертежу КМ: 11 250 кг без цинка и 11 670 кг с цинком. Значительная металлоёмкость соответствует высоким нагрузкам, воспринимаемым на анкерном участке при пересечении. Монтаж требует крановой техники повышенной грузоподъёмности и тщательного расчёта фундамента под повышенные опрокидывающие моменты.
Опора 1У110-4П+15 — проверенное решение для ответственных пересечений ВЛ 110 кВ там, где применение менее высоких конструкций технически невозможно либо не обеспечивает нормативных требований к габариту провода над препятствием.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-4П+15 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

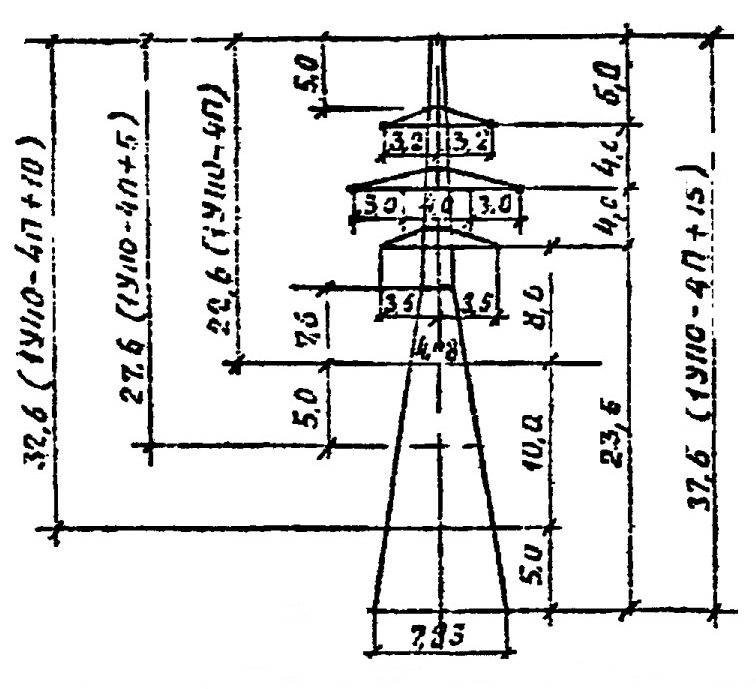

Полная высота — 37,6 м, отметка нижней траверсы — 23,6 м, размер основания — 7,83 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11250 кг без покрытия и 11670 кг с горячим цинкованием. На цинковый слой приходится 420 кг.
Опора 1У110-4П+15 выполняется по рабочим чертежам 3.407.2-170.3 17КМ 3.407.2-166.2 08КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
