Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-4. Высота 22,6 м, масса 5775 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 17КМ
Двухцепная анкерно-угловая опора 1У110-4 предназначена для воздушных линий 110 кВ, в которых сочетаются два требования: двухцепная компоновка в едином коридоре и использование тяжёлого провода АС240/32. Именно это сочетание — удвоенное тяжение от двух цепей плюс значительная нагрузка от тяжёлого провода — определяет наиболее тяжёлые условия нагружения анкерно-угловых конструкций в рамках серии 17КМ.
Опора изготовлена по типовому проекту 3.407.2-170.3 (шифр 17КМ). Общая высота — 22,6 м, высота траверсы — 8,6 м, ширина основания — 4,08 м. Для сравнения: одноцепная 1У110-3 (серия 13КМ) той же высоты и с тем же проводом АС240/32 имеет базу 3,78 м и массу 3920 кг с цинком — двухцепная 1У110-4 весит 5775 кг, что наглядно отражает удвоенную нагрузку от второй цепи.
Климатические параметры применения: III ветровой район, гололёдный нагруз I–IV районов. Грозозащитный трос С50 (ТК-9.1) закреплён на тросостойке — штатном элементе конструкции, обеспечивающем молниезащиту обоих токоведущих контуров.
Масса металлоконструкции по чертежу КМ — 5570 кг без цинка и 5775 кг с горячим цинкованием. Горячее цинкование наносится на все стальные элементы, обеспечивая длительную защиту от атмосферной коррозии в различных климатических условиях, включая гололёдные районы с повышенной влажностью.
Опора поставляется секциями с маркировкой в соответствии с КМ-чертежами типового проекта. Применяется на угловых и анкерных участках двухцепных ВЛ 110 кВ с проводом АС240/32 при стандартных требованиях к высоте подвески.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-4 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

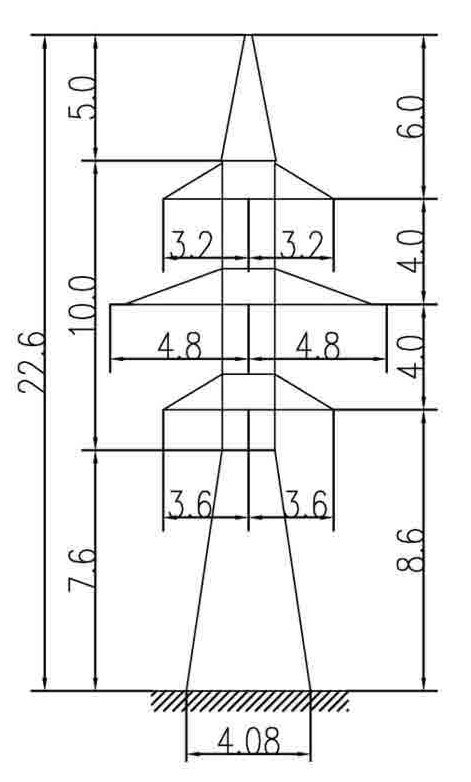

Полная высота — 22,6 м, отметка нижней траверсы — 8,6 м, размер основания — 4,08 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5570 кг без покрытия и 5775 кг с горячим цинкованием. На цинковый слой приходится 205 кг.
Опора 1У110-4 выполняется по рабочим чертежам 3.407.2-170.3 17КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
