Опора 1У110-4+10

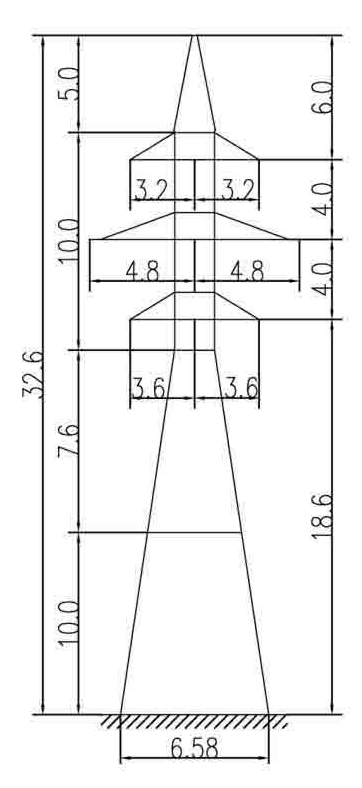

Исполнение 1У110-4+10 отличается от базовой двухцепной анкерно-угловой опоры 1У110-4 надставкой +10 м: общая высота достигает 32,6 м при высоте траверсы 18,6 м. Ширина основания — 6,58 м — увеличена относительно базовой модели (4,08 м) для обеспечения устойчивости при совместном действии тяжения двух цепей с проводом АС240/32, ветровых и гравитационных нагрузок на увеличенной высоте.

Опора разработана по типовому проекту 3.407.2-170.3 (шифр 17КМ) для ВЛ 110 кВ. Анкерно-угловое назначение предполагает работу в точках поворота трассы и на концах анкерных пролётов. Двухцепная схема с тяжёлым проводом АС240/32 формирует одновременно наибольшие тяговые нагрузки в линейке опор данной серии — все несущие элементы рассчитаны на эту суммарную нагрузку.

Климатические расчётные параметры: III ветровой район, гололёд I–IV районов. Грозозащитный трос С50 (ТК-9.1) устанавливается на тросостойке — штатном элементе конструкции, обеспечивающем нормированную молниезащиту обоих контуров. Конструкция совместима с типовыми фундаментными решениями серии 17КМ, что сокращает объём индивидуального проектирования.

Масса металлоконструкции по чертежу КМ — 8980 кг без цинка и 9315 кг с горячим цинкованием. Рост массы по сравнению с базовой 1У110-4 (5775 кг с цинком) составляет около 61 % — следствие одновременного увеличения высоты и базы, а также усиления узловых соединений. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту на весь срок эксплуатации ВЛ.

Поставляется секциями по КМ-чертежам. Применяется в двухцепных ВЛ 110 кВ с проводом АС240/32 на угловых и анкерных точках с повышенным требованием к вертикальному габариту.
