Опора 1У110-4+5

Анкерно-угловая опора 1У110-4+5 предназначена для эксплуатации в III ветровом районе при гололёдном нагружении, соответствующем I–IV районам — климатический диапазон, охватывающий регионы от Центральной России до Западной Сибири. Конструкция рассчитана на угловые и анкерные точки двухцепных ВЛ 110 кВ с тяжёлым проводом АС240/32.

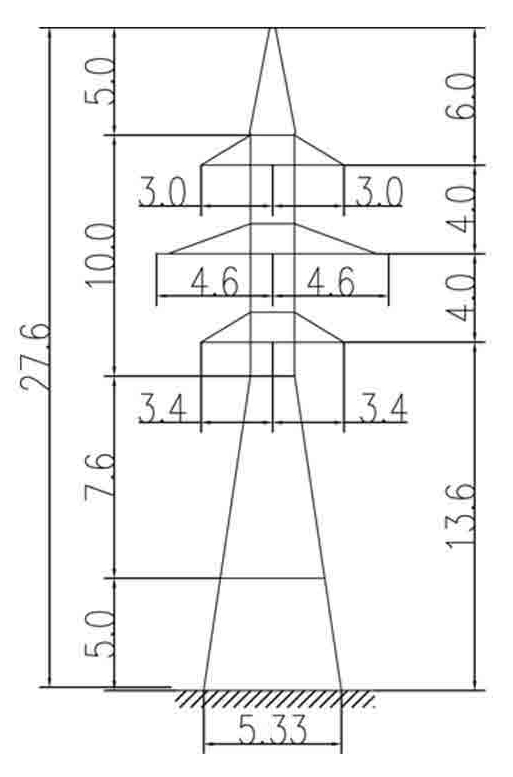

Надставка +5 м увеличивает общую высоту до 27,6 м относительно базовой 1У110-4 (22,6 м). Высота траверсы — 13,6 м, ширина основания — 5,33 м. Опора изготавливается по типовому проекту 3.407.2-170.3 (шифр 17КМ). Расширенная база по сравнению с базовой 1У110-4 (4,08 м) компенсирует возросший изгибающий момент при тяжении тяжёлого провода с увеличенной высоты.

Анкерно-угловые опоры серии 1У110-4 в отличие от промежуточных воспринимают тяжение проводов вдоль оси трассы. Двухцепная конструкция обеспечивает суммарное тяжение от двух цепей с проводом АС240/32 одновременно, что предъявляет повышенные требования к прочности всех несущих элементов и узловых соединений. Грозозащитный трос С50 (ТК-9.1) монтируется на тросостойке — штатном элементе конструкции.

Масса металлоконструкции по чертежу КМ — 7328 кг без цинка и 7600 кг с горячим цинкованием. Прирост к базовой 1У110-4 (5775 кг с цинком) составляет около 32 %, отражая надставку и расширение основания. Горячее цинкование формирует антикоррозионный барьер на весь нормативный срок службы ВЛ в условиях разнообразного климата.

Опора поставляется в секционированном виде с маркировкой по КМ-документации. Применяется в двухцепных ВЛ 110 кВ с проводом АС240/32 на угловых и анкерных точках, где требуется умеренно повышенный вертикальный габарит.
