Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-4П+10. Высота 32,6 м, масса 9420 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 17КМ 3.407.2-166.2 08КМ
Опора 1У110-4П+10 — удлинённая версия базовой анкерно-угловой конструкции для пересечений с надставкой +10 м. Итоговая высота 32,6 м позволяет обеспечить нормативный вертикальный габарит над пересекаемым объектом при значительной высоте препятствия — например, над крупными автомагистралями, железнодорожными путями с контактной сетью или другими ВЛ с большим подвесом провода.
Типовой проект 3.407.2-166.2 (08КМ) предусматривает надставные секции без изменения фундаментной схемы; при этом ширина базы увеличивается до 6,58 м для компенсации возросшего изгибающего момента от тяжения двух цепей проводов АС 240/32. Высота траверсы составляет 18,6 м.
Грозозащита реализована тросостойкой с тросом С 50 (ТК-9.1). Повышенная высота опоры делает грозозащитный трос особенно важным: угол защиты на удлинённых конструкциях требует точного позиционирования тросостойки согласно расчёту. Опора рассчитана на III ветровой район и гололёдную нагрузку I–IV, обеспечивая надёжную работу в сложных климатических условиях.
Масса конструкции существенно возрастает по сравнению с базовой: 9080 кг без цинка и 9420 кг после горячего цинкования. Это формирует требования к грузоподъёмности монтажного оборудования и расчёту фундаментов.
Двухцепное исполнение сохраняет высокую пропускную способность линии на участке пересечения. Опора 1У110-4П+10 монтируется как на вновь строящихся ВЛ 110 кВ, так и при реконструкции действующих линий с заменой опор в местах несложных пересечений с повышенным габаритом.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-4П+10 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

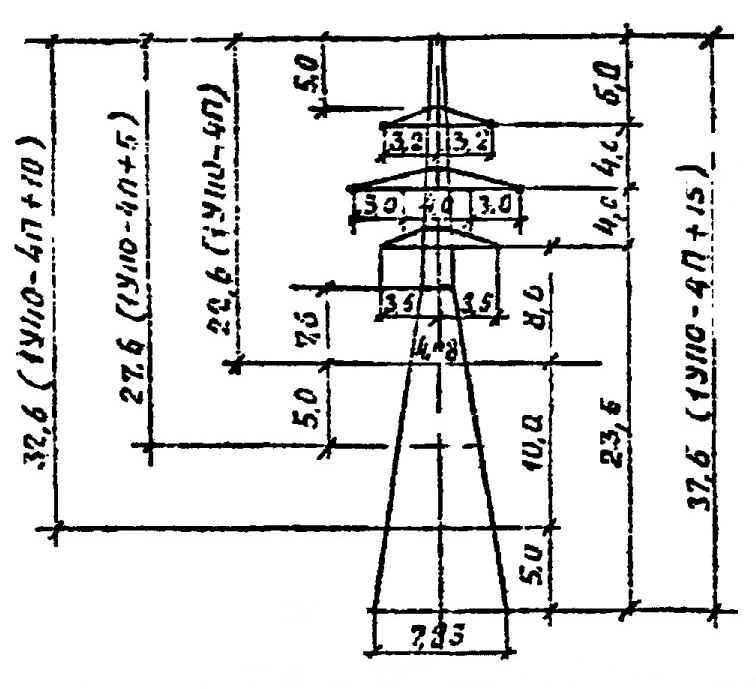

Полная высота — 32,6 м, отметка нижней траверсы — 18,6 м, размер основания — 6,58 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9080 кг без покрытия и 9420 кг с горячим цинкованием. На цинковый слой приходится 340 кг.
Опора 1У110-4П+10 выполняется по рабочим чертежам 3.407.2-170.3 17КМ 3.407.2-166.2 08КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
