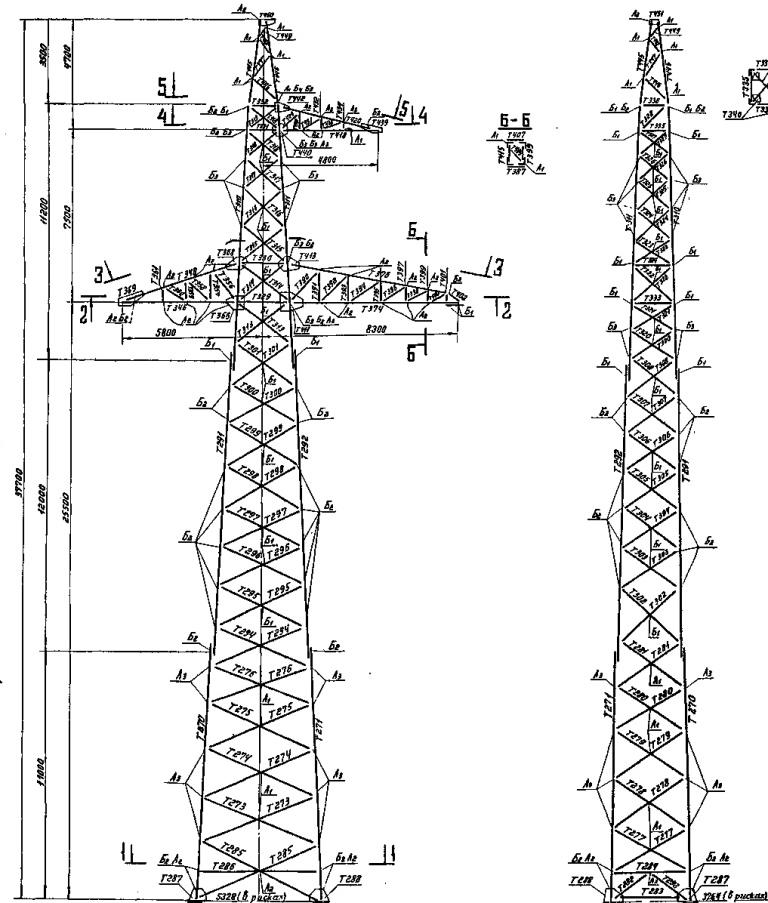

Опора П330-3ТС

Опора П330-3ТС выполнена по отдельному типовому проекту — 3.407-117 (9206тм-т3), что отличает её от большинства опор серии П330, разработанных в рамках проектов 3.407-100 и 3.407-114. Это одноцепная промежуточная опора для воздушных линий 330 кВ с тросостойкой (индекс «Т») в специальном исполнении (индекс «С»).

Геометрические параметры совпадают с П330-3: высота 37,7 м, отметка траверсы 25,5 м, ширина базы 5,42×3,36 м. Однако типовой проект 9206тм-т3 может предусматривать иные расчётные нагрузки, марки стали или конструктивные решения узлов, что отражается в несколько меньшей массе: без цинкования — 5783 кг против 6560 кг у П330-3Т из проекта 3.407-100. С горячим цинкованием масса составляет 6009 кг.

Опора предназначена для прямых участков ВЛ 330 кВ с восприятием вертикальных нагрузок от веса проводов и грозозащитного троса, а также поперечных ветровых нагрузок. Продольное тяжение, как и у всех промежуточных опор, не воспринимается.

Горячее цинкование металлоконструкции обеспечивает долгосрочную антикоррозионную защиту. Наличие самостоятельного типового проекта 3.407-117 говорит о специфической нормативной базе расчёта, которую необходимо учитывать при использовании П330-3ТС в составе проектируемых или реконструируемых линий 330 кВ.
