Опора П330-3Т

Буква «Т» в шифре опоры П330-3Т указывает на наличие тросостойки — дополнительного элемента крепления грозозащитного троса, расположенного выше траверсы. Благодаря тросостойке грозозащитный трос С70 (ТК-11) обеспечивает более широкий угол защиты проводов от прямых ударов молнии при той же высоте траверсы 25,5 м.

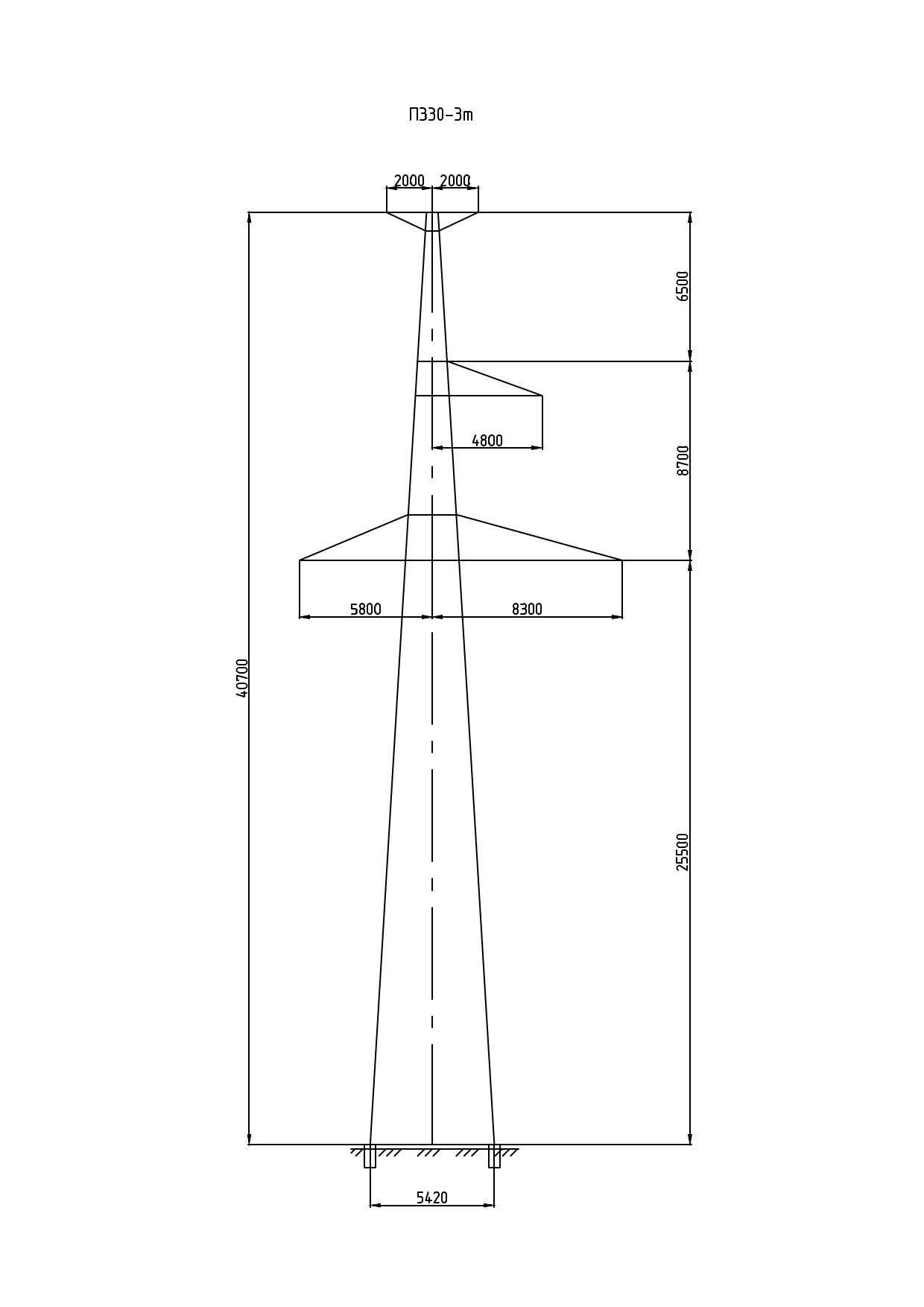

Общая высота конструкции — 40,7 м (на 3 м выше базовой П330-3 без тросостойки), ширина базы — 5,42×3,36 м. Опора одноцепная, промежуточного типа. Типовой проект — 3.407-100 (3080тм-т8). Расчётные провода — 2×АС 240/32 и 2×АС 400/51.

Масса металлоконструкции без цинкования — 6560 кг, с горячим цинкованием — 6816 кг. Увеличение массы по сравнению с П330-3 (6392 кг с цинком) незначительно — около 6,6%, что подтверждает конструктивную близость обоих типоразмеров: изменение сводится к добавлению тросостойки и удлинению ствола.

Опора П330-3Т рекомендуется для применения на участках ВЛ 330 кВ с повышенной грозовой активностью или в районах с высокой удельной плотностью молниевых разрядов, где усиление грозозащиты является обоснованным проектным решением. Горячее цинкование металлоконструкции гарантирует долгосрочную антикоррозионную стойкость в эксплуатационных условиях.
