Промежуточная стальная опора ВЛ 330 кВ, марка П330-3Т+5. Высота 45,7 м, масса 8234 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Опора П330-3Т+5 объединяет два конструктивных дополнения: тросостойку для крепления грозозащитного троса с расширенным углом защиты и пятиметровую надставку ствола для увеличения подвесного габарита. Результирующая высота конструкции — 45,7 м, высота траверсы — 30,5 м.
Ширина базы — 6,0×3,64 м, что больше, чем у базовой П330-3Т (5,42×3,36 м): расширение компенсирует возросший момент от ветровых нагрузок при увеличенной высоте. Опора одноцепная, промежуточная, типовой проект — 3.407-100 (3080тм-т8). Провода — 2×АС 240/32 и 2×АС 400/51; трос — С70 (ТК-11).
Масса по чертежу КМ без цинкования составляет 7925 кг, с горячим цинкованием — 8234 кг. По сравнению с П330-3Т (6816 кг с цинком) масса возрастает на ~20,8%, что соответствует объёму металла надставки и расширенной базы.
Область применения — участки трасс ВЛ 330 кВ с одновременными требованиями к повышенному габариту подвеса и усиленной грозозащите: переходы с увеличенными пролётами, районы с высокой грозовой активностью и обязательным соблюдением нормативных углов защиты троса. Горячее цинкование обеспечивает антикоррозионную защиту металлоконструкции на нормативный срок эксплуатации линии.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-3Т+5 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

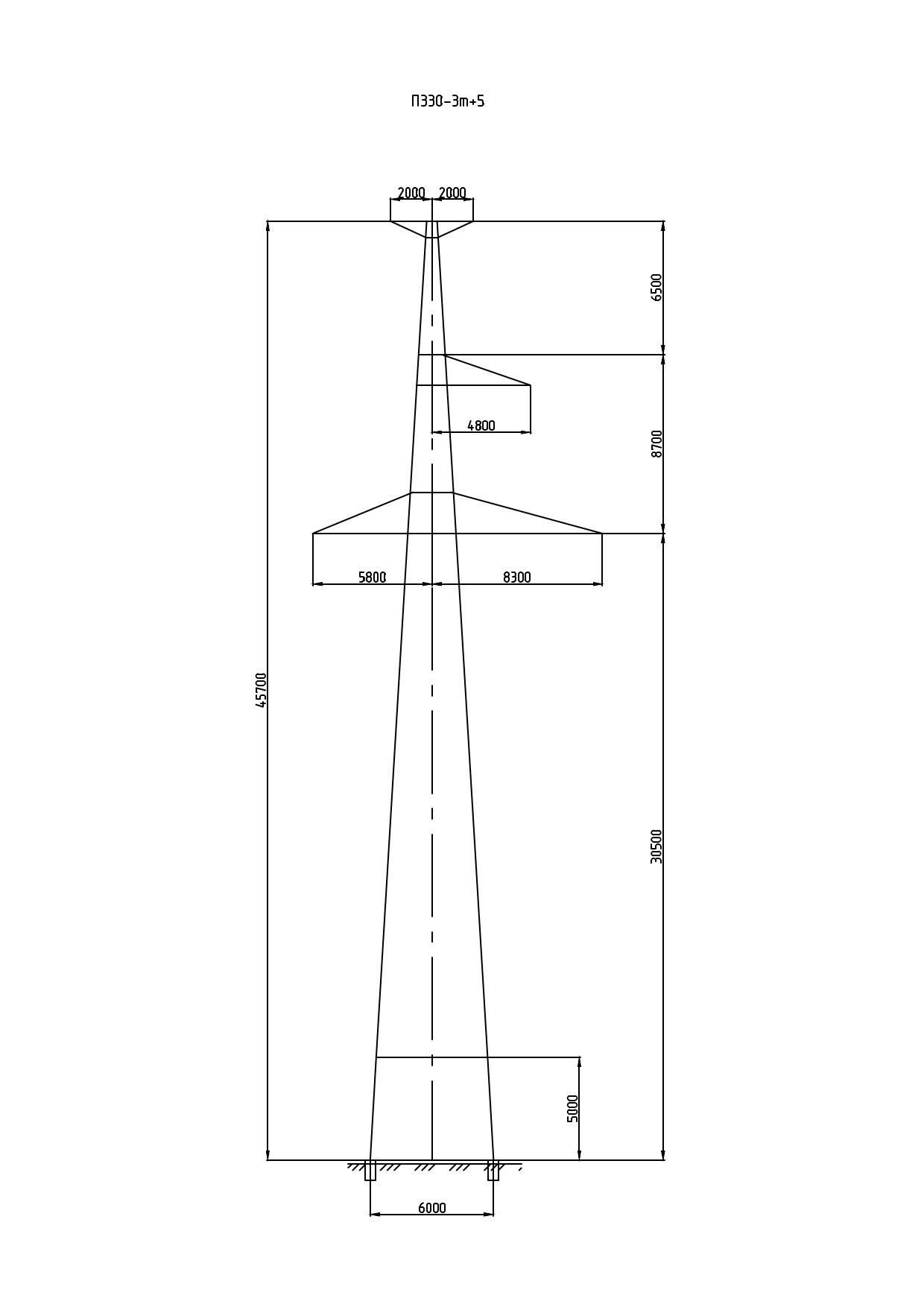

Полная высота — 45,7 м, отметка нижней траверсы — 30,5 м, размер основания — 6х3,64 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7925 кг без покрытия и 8234 кг с горячим цинкованием. На цинковый слой приходится 309 кг.
Опора П330-3Т+5 выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
