Промежуточная стальная опора ВЛ 330 кВ, марка П330-3+5. Высота 42,7 м, масса 7810 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Надставленная модификация П330-3+5 получена из базовой промежуточной опоры П330-3 путём добавления пятиметровой секции ствола. Общая высота увеличивается до 42,7 м, отметка траверсы — до 30,5 м. База конструкции при этом расширяется до 6,0×3,64 м против 5,42×3,36 м у базового исполнения.
Повышенная траверса на отметке 30,5 м делает опору П330-3+5 пригодной для участков с ограниченным габаритом под проводами: пересечение автодорог, судоходных рек, технологических объектов. Принцип работы сохраняется промежуточным — нагрузки от тяжения проводов не воспринимаются, конструкция рассчитана на вертикальные и поперечные ветровые нагрузки.
Типовой проект — 3.407-100 (3080тм-т8), цепность — одноцепная. Провода — 2×АС 240/32 и 2×АС 400/51, трос — С70 (ТК-11). Масса без цинкования — 7517 кг, с горячим цинкованием — 7810 кг. Прирост массы по сравнению с базовой П330-3 (6392 кг с цинком) составляет около 22% и объясняется надставкой и расширенной базой.
Горячее цинкование всех элементов выполняется по ГОСТ и обеспечивает надёжную защиту от коррозии в условиях переменного климата и атмосферных воздействий на протяжении всего нормативного срока службы ВЛ 330 кВ.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-3+5 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

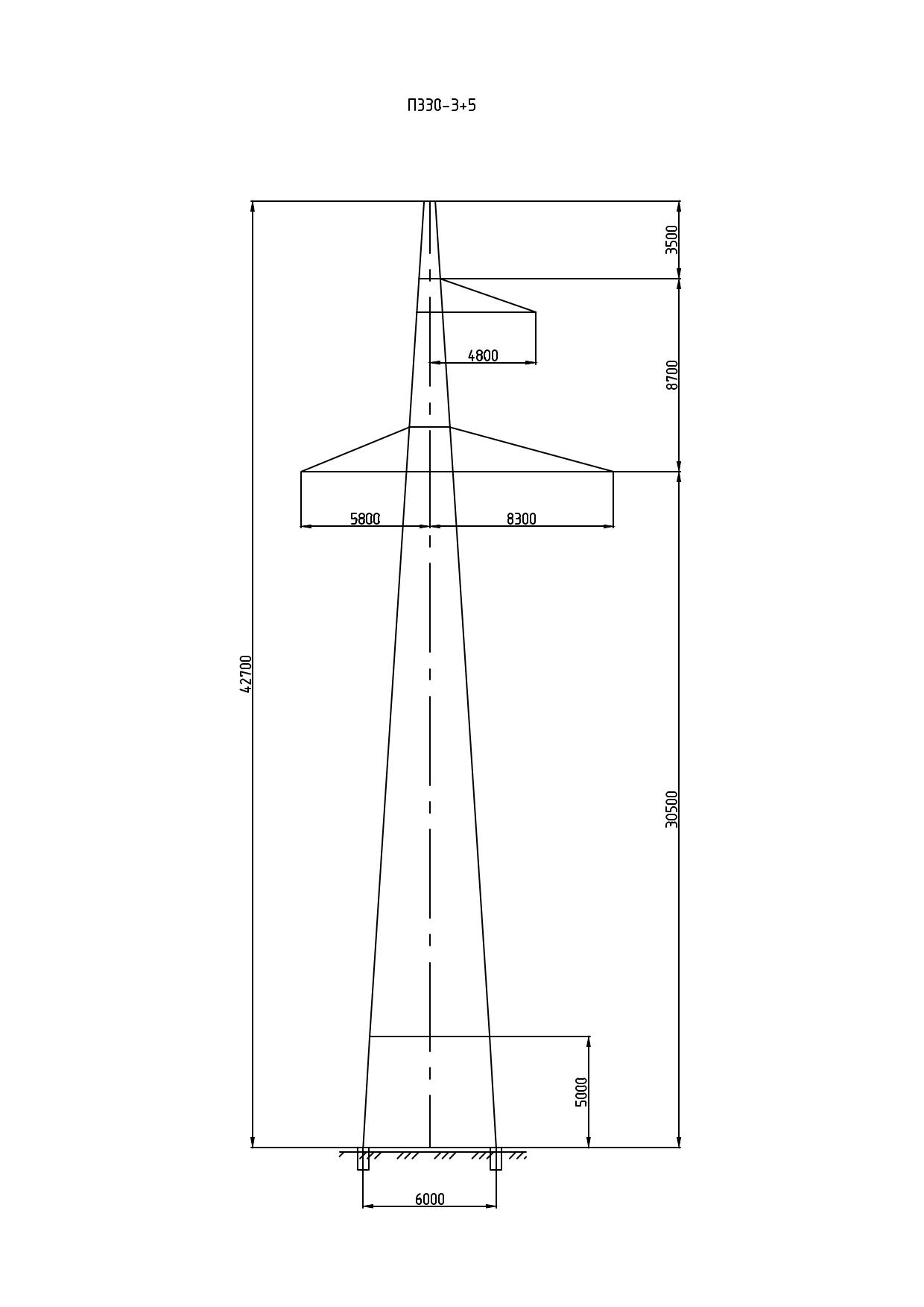

Полная высота — 42,7 м, отметка нижней траверсы — 30,5 м, размер основания — 6х3,64 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7517 кг без покрытия и 7810 кг с горячим цинкованием. На цинковый слой приходится 293 кг.
Опора П330-3+5 выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
