Промежуточная стальная опора ВЛ 330 кВ, марка П330-1. Высота 37,5 м, масса 5017 кг.
Типовой проект и рабочие чертежи: 3.407-114 (9226тм-т2)
Опора П330-1 относится к классу промежуточных одноцепных опор воздушных линий электропередачи напряжением 330 кВ. Её основная функция — поддержание проводов на прямолинейных пролётах трассы при восприятии вертикальных и ветровых нагрузок без анкерного тяжения.
Общая высота конструкции — 37,5 м, высота траверсы — 25,5 м. Такие габариты обеспечивают нормированный электрический габарит до земли и до пересекаемых объектов в соответствии с ПУЭ для линий 330 кВ. Опора выполнена по типовому проекту 3.407-114 (серия 9226тм-т2).
Расчётные марки проводов — 2×АС 240/32 и 2×АС 400/51, грозозащитный трос — С70 (ТК-11). Сталеалюминиевые провода данных сечений широко применяются в магистральных линиях системообразующего уровня. Масса опоры по чертежу КМ без цинкования — 4857 кг, с горячим цинкованием — 5017 кг.
Антикоррозионная защита методом горячего цинкования увеличивает срок службы металлоконструкции в условиях переменной влажности, промышленных выбросов и агрессивных атмосфер. Опора П330-1 используется при строительстве и реконструкции одноцепных воздушных линий 330 кВ и входит в унифицированный ряд промежуточных опор данного типового проекта, что сокращает номенклатуру применяемых элементов при комплектации линии.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-1 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

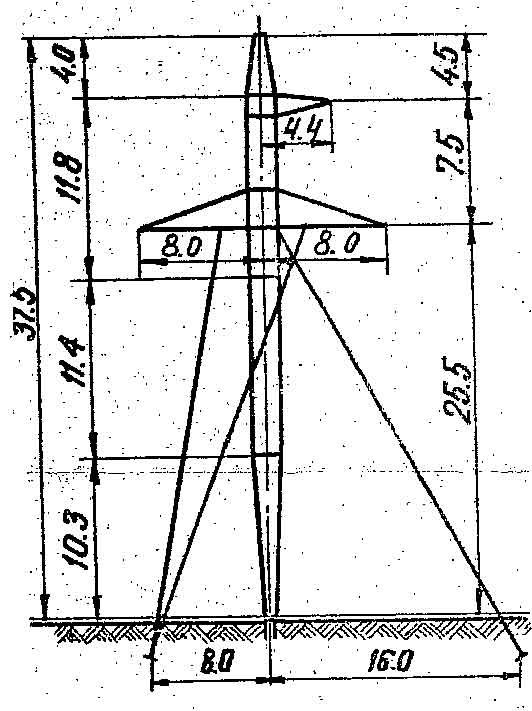

Полная высота — 37,5 м, отметка нижней траверсы — 25,5 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4857 кг без покрытия и 5017 кг с горячим цинкованием. На цинковый слой приходится 160 кг.
Опора П330-1 выполняется по рабочим чертежам 3.407-114 (9226тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
