Опора П330-1-5.7

Среди модификаций серии П330-1 опора П330-1-5.7 занимает промежуточное положение: её высота уменьшена на 5,7 м относительно базовой, что делает её оптимальным решением для участков с умеренным повышением рельефа или при снижении требований к габариту пролёта.

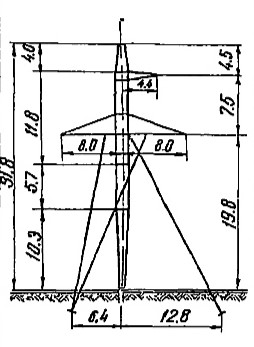

Общая высота стальной решётчатой конструкции — 31,8 м, отметка траверсы — 19,8 м. Опора одноцепная, промежуточного типа: воспринимает вертикальные нагрузки от веса проводов и троса, а также поперечные ветровые нагрузки, не участвуя в восприятии продольного тяжения. Типовой проект — 3.407-114 (9226тм-т2).

Расчётные марки проводов — 2×АС 240/32 и 2×АС 400/51; грозозащитный трос — С70 (ТК-11). Масса металлоконструкции по чертежу КМ без цинкования — 4453 кг, с горячим цинкованием — 4600 кг. Снижение высоты по сравнению с базовой опорой даёт ощутимую экономию металла при сохранении несущей способности, соответствующей требованиям ВЛ 330 кВ.

Опора П330-1-5.7 применяется в одноцепных воздушных линиях 330 кВ как элемент унифицированного ряда типоразмеров, позволяющего проектировщику подобрать оптимальную высоту для каждого пролёта без нестандартных решений. Горячее цинкование обеспечивает требуемый ресурс антикоррозионной защиты во всех расчётных районах по агрессивности среды.
