Промежуточная стальная опора ВЛ 330 кВ, марка П330-3. Высота 37,7 м, масса 6392 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Опора П330-3 относится к типовому проекту 3.407-100 (3080тм-т8) и представляет более лёгкий вариант промежуточных опор ВЛ 330 кВ данной серии. Общая высота конструкции — 37,7 м, что примерно соответствует базовой П330-1, однако база ствола заметно меньше: 5,42×3,36 м.
Опора одноцепная, промежуточного типа, предназначена для прямых участков трасс. Высота траверсы — 25,5 м. Расчётные марки проводов — 2×АС 240/32 и 2×АС 400/51; грозозащитный трос — С70 (ТК-11). Меньшая ширина базы по сравнению с П330-2 (5,75×3,68 м) указывает на применение при умеренных ветровых нагрузках и нормальных пролётных длинах.
Масса по чертежу КМ без цинкования составляет 6152 кг, с горячим цинкованием — 6392 кг. Это существенно ниже, чем у опоры П330-2 той же серии (10 475 кг с цинком), что определяет область применения П330-3: участки с меньшими нагрузками или при оптимизации расхода металла по трассе.
Типовое проектное решение 3.407-100 охватывает весь диапазон необходимых типоразмеров для комплектования ВЛ 330 кВ. Горячее цинкование металлоконструкции П330-3 обеспечивает ресурс антикоррозионной защиты, соответствующий нормативному сроку службы воздушных линий данного класса напряжения.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-3 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

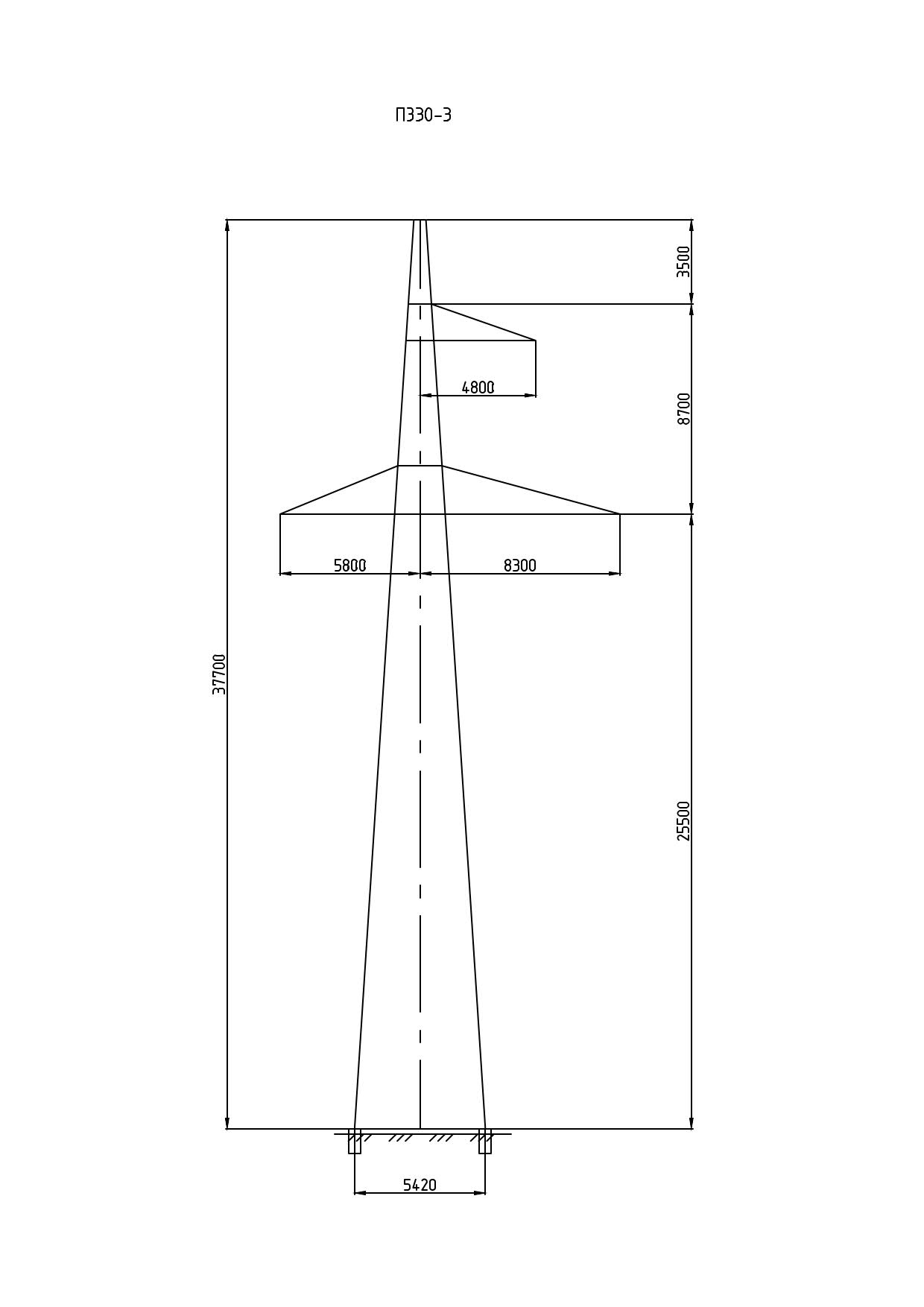

Полная высота — 37,7 м, отметка нижней траверсы — 25,5 м, размер основания — 5,42х3,36 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6152 кг без покрытия и 6392 кг с горячим цинкованием. На цинковый слой приходится 240 кг.
Опора П330-3 выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
