Опора 2П330-2Т-5

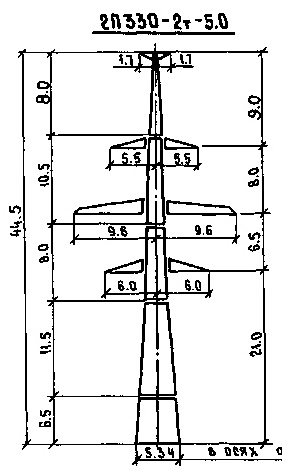

Опора 2П330-2Т-5 относится к усиленным (серия Т) двухцепным промежуточным конструкциям ВЛ 330 кВ типового проекта 3.407.2-166 (13096тм-т1). Высота опоры — 44,5 м, отметка траверсы — 21 м, ширина базы — 5,34×4,03 м. При одинаковых с вариантом 2П330-2Т-11.5 геометрических параметрах масса данного исполнения значительно выше: 10 659 кг с цинком против 8 991 кг. Это прямое следствие более высоких нормативных нагрузок, заложенных в расчётную схему варианта «-5».

Серия Т означает приспособленность конструкции к районам с повышенным ветровым давлением и значительными гололёдными нагрузками. Усиленные сечения поясов и раскосов стойки позволяют воспринимать суммарное воздействие на двухцепную конструкцию без потери несущей способности в расчётных климатических условиях, что отличает данный вариант от стандартных (не-Т) исполнений.

Двухцепная компоновка обеспечивает размещение двух независимых систем фазных проводников на единой стойке. Электрические зазоры между фазами и между цепями соответствуют нормам ПУЭ для класса 330 кВ. Нагрузочная схема промежуточной опоры включает вертикальные силы от весовых пролётов обеих цепей и горизонтальные поперечные от ветрового давления. Тяжение проводов в нормальном режиме конструкция не воспринимает.

Масса металлоконструкции без цинкования по чертежу КМ — 10 278 кг, с горячим цинкованием — 10 659 кг. Горячее цинкование выполняется погружным методом в расплав цинка, обеспечивая равномерный слой покрытия на всех элементах, включая внутренние полости и стыковые поверхности.

Монтаж болтовой, без применения сварки в полевых условиях. Поставка — комплектными маркированными марками с крепежом. Опора применяется совместно с базовым 2П330-2Т и вариантом 2П330-2Т-11.5 в рамках единой линии.

Опора 2П330-2Т-5 отличается от 2П330-2Т-11.5 расчётной нагрузочной группой: при совпадающих высоте 44,5 м и ширине базы 5,34×4,03 м масса с цинкованием превышает соответствующий показатель варианта -11.5 на 18,5%, что говорит о существенно больших нормативных усилиях.
